| ブランド名: | DLX |
| モデル番号: | 純粋なニッケル |
| MOQ: | 5kg |
| 価格: | USD 25-80 / kg (N4/N6/Ni200, qty dependent) |
| 支払い条件: | D/A、L/C、D/P、T/T、ウェスタンユニオン |
| 供給能力: | 月産500トン |

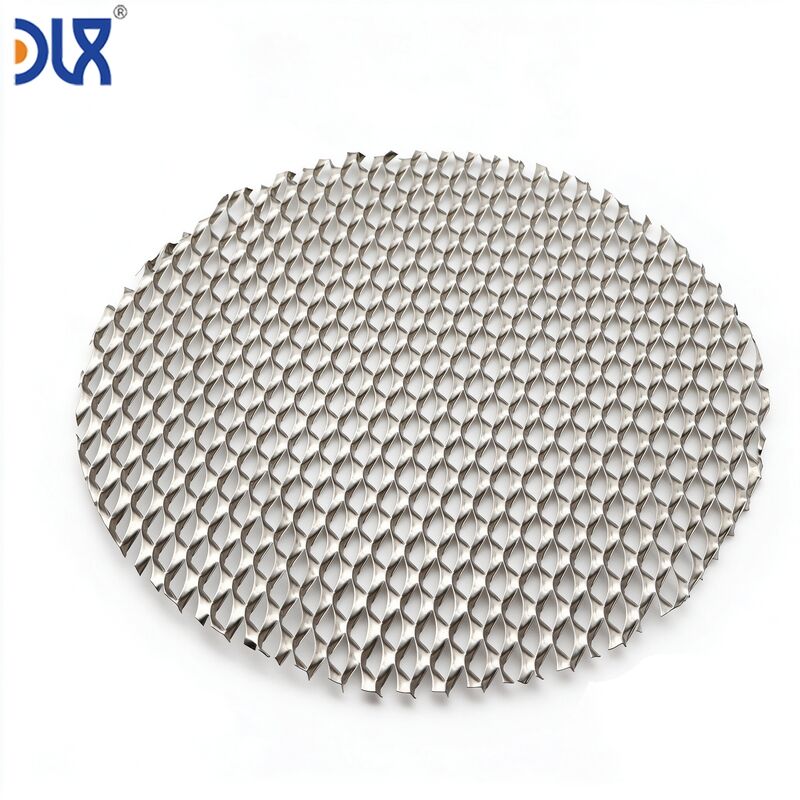

電子を移動させる平面網. 電子,水,そしてガスを3次元で移動させる波紋網. チャン州DLX合金株式会社では, our pure nickel corrugated mesh takes a flat woven or expanded nickel substrate and forms it into a precise wave profile — creating parallel flow channels that guide water to the electrode surface and sweep product gas away from itプレート1枚あたり数百ドルかかる 機械化された双極プレート流域とは違って波紋網はコストのわずかな部分で同じ流量配分機能を提供し,ランダムなガス放出経路に依存するフラット網とは異なり,電子の面積の1平方センチメートルごとに 淡水供給と無阻のガス除去が確認されます電気解電池設計に合わせて製造された基質の種類.
2A/cm2で動作するPEM電解器では,アノードは活性領域の平方センチメートルあたり1分間に約12ミリリットルの酸素を生産します.その酸素は,触媒層から脱出する必要があります.毛孔質の輸送層を通る水とガスが同じ空間に競争し,同じ平面で,この2次元平面を形作ります.電流密度を制限する 質量輸送制限を作成する.
波紋網は流れを2つの機能区域に分割します 運河の谷は電極に水を運び,運河の頂点はガスが集まって出るためのヘッドスペースを作り出します波紋ピッチは,電極幅の1センチメートルあたりに存在する並列流路の数を決定します波紋高さによって各流通管の横断面積が決定され,泡合流が管を遮断する前の最大ガス流量が決定される.そして彼らは両方のパラメータを指定します あなたの図面.
| パラメータ | 支配 する もの | 典型的な電解器範囲 | 交換 |
|---|---|---|---|
| ピッチ (ピークからピークまでの距離) | パラレル流量チャネルの単位幅数 | 2.0 ¥8.0 mm | 狭いピッチ = より多くのチャネル = より良い水分配送が,より大きな圧力低下.より大きなピッチ = より広いチャネルが少ない = 低圧低下が,チャネル間の停滞地帯の可能性があります. |
| 幅 (ピークから谷までの高さ) | チャンネル横断面積 ⇒ チャンネルあたりの最大ガス流量容量を決定する | 0.5.3.0 mm | 高幅 = 深いチャネル = 高流密度でガスの除去が良く,より高い網状を通るセル厚さとオム抵抗が増加します. |
| プロファイルの形 | 流量パターン 電子表面のラミナール対渦巻き混合 | シヌソイド波,トラペゾイド波紋,正方形チャネル | シヌソイド:平らな流量,最低気圧低下.トラペゾイド:隣接層とのより良い接触のために平らなピーク.平方:高ガス生産率のための最大チャネル容量. |

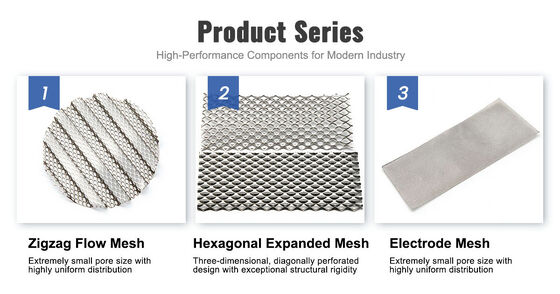

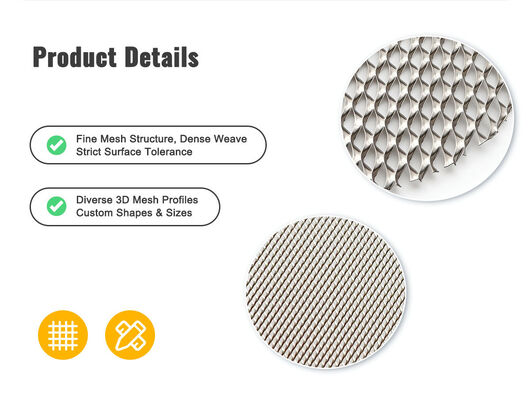

| 基板のメッシュタイプ | 表面面積,電気接触点,網膜の水透性 | 織物 (平面/織物/荷蘭製) または拡張金属 | 織物基板:電極接触の表面面積が大きい.拡張基板:接触抵抗点が少なく,均質な圧縮. |
| 基板の線直径や線糸の幅 | 網面平面内の開いた領域 網面の開口を通って水とガスが流れるだけでなく,波紋チャネルの周りを回る | ワイヤ:0.10~0.40mm 糸:0.4~0.8mm | 細いワイヤ = 平面を通過する流量のためにより広い面積が与えられるが,スタック圧縮下では機械的硬さは少なくなる. |
| スタック位置 | その 構成 部分 を 置き換える か 補完 する | 波紋 網 の 理由 |
|---|---|---|
| PEMアノード流域/ディフューザー | 流通経路のある機械化されたチタン双極板 | 平面の双極板とPTLの間に挿入された波紋ニッケル網は,機械加工なしで流通チャネルを作成します. 交換可能です. 網が劣化した場合,双極板ではなく網を交換します. |
| PEM カソードディフューザー | シンターチタンフェルトまたは炭素紙GDL | 波紋網は1つのコンポーネントでガス拡散と流れのチャネリングの両方を提供します. 同等の厚さでシンターフェルトよりも高い開き地 |

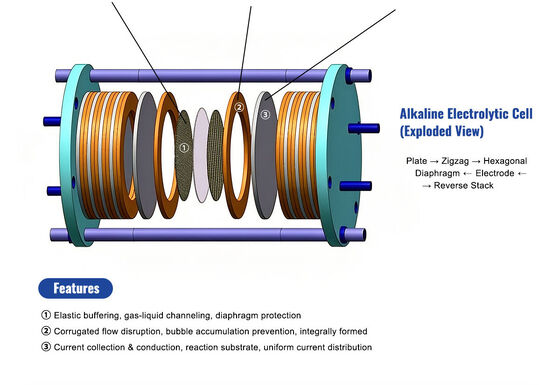

| アルカリ性ゼロギャップ電極隔離器 | 平面織物網 + 隔離枠 | 波紋高度は電極のギャップを設定します. 隔離部品はありません. メッシュは,電流収集,ガス-液体分離,ギャップ制御を同時に3つの機能を実行します. |
| 双極プレート流域 (低コストのスタック設計) | 機械加工された全流域プレート | 平面ニッケルシート双極板 + 各側にある波紋網流域 = 製造コストが著しく低かった機械流域の機能的対価これはコスト削減を可能にします. |
波紋網を販売するほとんどの会社は 網を製造しません.平らな網を買って,波紋網を製造する機械を通し,それを出荷します.ニッケル線化学,織物の整合性,焼却条件は どれも 制御できない細胞の性能が バッチから バッチに変化し 原因を追跡すると メッシュの供給者が 誰にも言わずに ワイヤ源を変更したことを発見しますそして新しい線は0です.資格のバッチより.2%以上の鉄
DLXでは 鎖は線形で透明です 溶融炉は 純ニッケルブロックを 製造します私たちのローリングミールまたは描画ラインは,あなたのフラット網状基板になるストリップまたはワイヤーを生産します織機や拡張プレスで 平らな網を作ります ギア・フォルマーで 曲線と振幅の仕様にします制御された大気炉は 完成した波紋網を焼却し プロフィール幾何学を固定し 形成ストレスを軽減します5つのステップ 1つの施設 1つの品質システム 1つの責任点
ソース:DLX合金製品カタログ 化学認証は,成品の波紋網を通してインゴットから.
| エレメント (%) | N4 | N6 | ニン200 | ニ201 |
|---|---|---|---|---|
| ニン+コ | ≥999 | ≥995 | ほら | ほら |
| ニ | ほら | ほら | ≥992 | ≥990 |
| フェ | ≤0.04 | ≤0.1 | ≤0.4 | ≤0.4 |
| クー | ≤0.015 | ≤0.1 | ≤0.25 | ≤0.25 |
| C について | ≤0.01 | ≤0.1 | ≤0.15 | ≤0.02 |
| そうだ | ≤0.03 | ≤0.1 | ≤0.35 | ≤0.35 |
| ミニ | ≤0.002 | ≤0.05 | ≤0.35 | ≤0.35 |
| S | ≤0.001 | ≤0.005 | ≤0.01 | ≤0.01 |
| パラメータ | あなたの仕様 | わたしたち の 能力 |
|---|---|---|
| ニッケル級 | N4,N6,Ni200,Ni201 | 化学は許可された温度にロック |
| 基質タイプ | 織物 (平面,生地,荷蘭) または拡張金属 | 機能に基づいて選択する |
| ワイヤの直径 (織物) / 糸の幅 (拡張) | 描いた通り | ワイヤ 0.10~0.40 mm; 糸 0.4~0.8 mm |
| 波紋ピッチ | 2.0・8.0 mm ±0.1 mm | オーダーメイド 形状ロール あなたのピッチにカット |
| 波紋振幅 | 0.5・3.0 mm ±0.05 mm | ロールギャップ精度制御 |
| プロファイルの形 | シヌソイドまたはトラペゾイド | あなたの波形にカットロール歯のプロファイル |
| シートサイズ | セルフレームにカスタムL * W | 波紋後カット チャンネルはあなたの流れの方向に平行に並べます |
| 波動方向性 | ガス流の方向に平行するチャネル | 図面に記載されているように |
| 形状後処理 | 焼却 (標準) または形状 | 圧縮下での寸法安定性のために推奨されるアニール |
| ステージ | 検査 | 承認基準 |
|---|---|---|
| インゴット化学 | OES 完全要素分析 | 基準で確認した. |
| 平面網状基板 | 線/糸の寸法,網目の数またはLWD,欠陥の視覚 | 欠陥のある基板は,価値が付加される前に廃棄されます. |
| 波紋形状 | ピッチ:光学比較器 板幅10回 幅:グラニット表面のダイヤル指示器 板幅5回 | 図面から ±0.1 mm の範囲内のピッチ.図面から ±0.05 mm の範囲内の幅.容量を超えたシートは廃棄される. |
| アネルの後の寸法安定性 | 焼却後再測定する振幅 試験圧縮 nominal 高さの80%まで圧縮された網膜,解き放たれ,高さを再測定する. 温度は ≤5%でなければならない. | 圧縮後,高さ回復は5%以内.圧縮セットを取ったメッシュは廃棄されます.それは時間の経過とともにスタック内のチャネルの高さを失うでしょう. |
| シートサイズ | L * W ±0.5mm 縁の検査 | 図のように 刺さりのない縁 隣接する層を刺す鋭い点がない |
| ドキュメント | EN 10204 3.1 MTC + 基板検査報告 + 波紋構造の幾何学報告 + 圧縮スプリングバック試験 + 適合証明書 | ニッケル・リングトから完成した波紋流域網を通る完全な追跡性 |
第三者による検査SGS,BV,またはTÜV電子解電器OEM図鑑評価のための5枚の無料サンプル.
| シート保護 | 波紋シートは,波紋チャネルを並べたまま積み重ねられ,シートは隣接するシートの谷に巣を作る.それらの間には単一の酸のない組織シートがあります.これは輸送中に自分の重みの下で粉砕されるからスタックの高さを防止する硬い裏板の間に積み上げられ VCIフィルムに包まれ 密封された |
| 箱 | プレイスボードの箱にフラットパックされ,内部は泡で覆われた支架で,波紋面ではなく,シート縁に接触します.封印されたポリエチレン袋の中での乾燥剤のパッケージ. |
| 識別 | グレード,インゴット熱番号,基板の種類,ピッチ * 幅,プロファイルの形状,シートの寸法,シートの数,DLX追跡コード.箱の外側のラベルにあなたの図番号. |
| 試料のMOQ | 図面付きの電解器OEM評価のために5枚の紙を無料. |
| 生産 MOQ | 50枚/図番号.最初の生産注文ごとに償却されるまたは注文量に応じて別々に請求される. |
| リード タイム | 既存のツール (ピッチ + 振幅組み合わせ): 1 〜 2 週間の試験,3 〜 4 週間の生産. 新しい形状ロール製造: ツールに 3 〜 4 週を追加する. |
| 船舶 | 試験用航空 (DHL,FedEx) 生産用海上 (FCL) |
| 支払い | 試験用T/T,生産用T/TまたはL/C |
目標の電流密度と 細胞あたりのガス生産率から始めます高い電流密度は,より多くのガス除去能力を必要とする 幅を増やしたり,キャナルの横断面積を追加するためにピッチを減少させる流量モデリング (CFD) が初期パラメータを導き出すべきです.CFDモデルがない場合は,実験的な単細胞テストのために2 〜 3ピッチ/振幅の組み合わせでサンプルシートを提供することができます.ほとんどの顧客は2回の繰り返しに最適な幾何学に収束します.
標準はシート長に平行するチャネルです.これはほとんどのセル設計で入口から出口までの自然な流れ方向に一致します.横流の場合は 45°)切断エッジは,開いたチャネル端の一部が露出する角度で波浪化チャネルを交差します.形状ロールの方向性を調整すべきかどうか.
総厚さ (基板の厚さ+波紋振幅):0.10mmのワイヤと0.5mmの振幅の織物基板では最低約0.7mm.実用的な最小値は,基板の線直径によって駆動されます. 線は割れずに波紋ピークの屈曲に耐えなければなりません.拡張金属基板の最小総厚さは0.15mmのシートと0.6mmの幅で約0.9mmである.
ねんどり 形状のロールは,表面のマークを防止するために磨かれます. 網は,各ピークと谷の制御半径の周りを曲がります.形状 の 後 の 焼却 は 折りたたみ の 表面 の ストレス を 軽減 する完成した波紋網の表面状態は,平らな基板の表面状態と同等である. 基板が明るく焼いた場合,波紋網は明るく焼いた.

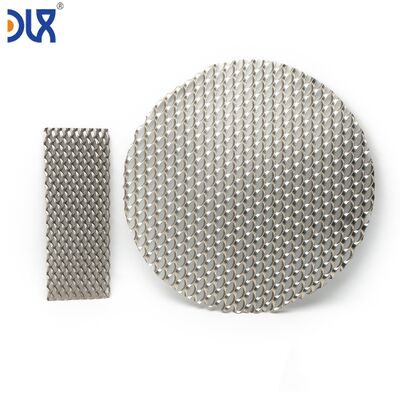

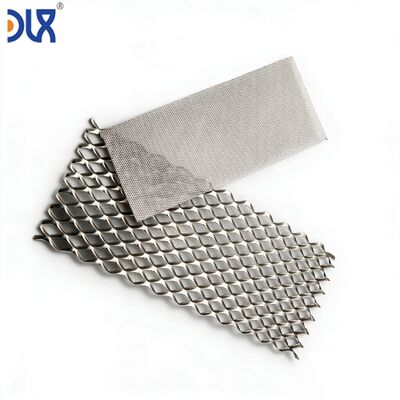

はい.拡張ニッケルメッシュは,同じ形成プロセスで波紋化することができます.主な違いは,拡張メッシュは方向性があるということです.ダイヤモンドパターンは長距離と短距離の方向性があります.形状ロールを通して最大限の機械的整合性のためにLWDの方向に線路を調整する必要があります.図面の見直し中に最適な方向性を確認します
