|
| ブランド名: | DLX |
| モデル番号: | 純粋なニッケル |
| MOQ: | 5 |
| 価格: | Custom orders based on provided images |
| 支払い条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |
| 供給能力: | 月産500トン |
ISO9001 工場直結|2002年から|N4/N6/Ni200|絵 に 合わせる|5 枚の無料サンプル

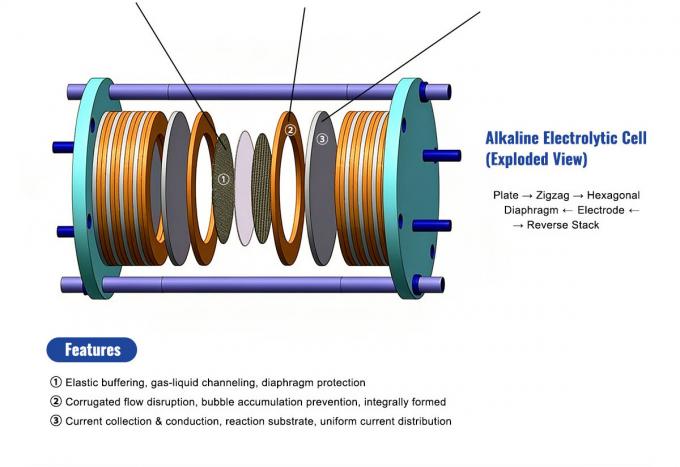

あなたの電解電池のデザインは 特許です あなたの網格の仕様は あなたのIPの一部です あなたが必要とする最後のことは 棚に並ぶものを 売ろうとする網格のサプライヤーですチャン州DLXアロイ株式会社純ニッケル拡張網を製造します. 標準的なカタログではなく,あなたの技術図に. 板の厚さ,糸の幅,LWD,SWD,オープンエリアパーセント,板の外側の寸法,縁の状態表面の荒さ,平らな容量, 膨張後の熱処理は全て 印刷上の値と一致するように作られていますローリングシート あなたの厚さに私たちの工場で硬度仕様に合わせて 検査します 試験基準に合わせてこれは電極部品の契約製造です 棚に並ぶ網格販売ではありません.
| 段階 | どう なる か | あなた が 受け取る もの |
|---|---|---|
| 1図面の見直し | 私たちのエンジニアのチームは印刷品の厚さ 糸の幅 LWD SWD オープンエリア 紙の寸法 縁の状態 平らさ 表面の仕上げ グレードをチェックしますパラメータが他のパラメータと衝突した場合 (e)機械的に不安定である) 切る前にマークします. | 製造可行性報告書 (24時間~48時間) 調整が必要であれば,理由を明示した代替パラメータを提案する. |
| 2ツール設計 | 新しいLWD/鎖幅組み合わせの場合:設計および製造された切断ダイセット.既存のツールの場合は,パラメータに対して確認されたダイセット. | 新しい模具用には3~4週間で,現行の模具用には即座に準備できます. |
| 3第1品の生産 | ニッケルシート 厚さまで巻き込み 石膏から セットを組み込み 拡張試験 510シート生産 各シートは LWD,SWD,糸幅,開いた面積,厚さ,平らさを測定しサイズ. | 最初の製品検査報告書 (FAIR) 測定値と図面の許容量との比較.生産可能性が確認されたり,パラメータ調整が推奨されたりします. |
| 4生産前サンプル | FAIR 承認後: 生産条件で生産された 20~50枚. 焼却,平ら化,検査,梱包,出荷. | 単細胞または短スタック試験のための 生産前のサンプル 紙1枚ごとに完全な検査データ |
| 5生産資格 | 電気化学試験が 網状の性能を確認した後 生産ツールが完成し 検査点が文書化され プロセスパラメータがロックされています | 合格生産プロセス 将来の注文は,再資格なしで同じパラメータで製造されます |
| カールアウトを画す | 典型的な電解器の仕様 | 製造 容量 | 検査方法 |
|---|---|---|---|
| 材料のグレード | N4 / N6 / Ni200 / Ni201 | ASTM B160またはより厳格に,あなたの承認された熱にロックされた化学 | 溶解物ごとにOES;生産量ごとにPMI検証 |
| シート厚さ | 0.15・0.50mm | 冷たいローリングラインから ±0.01 mm | マイクロメーター 円周幅5点 |
| 糸の幅 | 0.4.1.2mm | ±0.05 mm | 光学比較器 紙1枚あたり5回の測定,ランダムな位置 |
| LWD (ダイヤモンドの長い道) | 1.5.6.0 mm | ±0.15mm | 鉄のルール+光学検査 紙1枚あたり10個のダイヤモンド |
| SWD (ダイヤモンドの短道) | 1.0・3.5mm | ±0.15mm | オプティカルコンパレーター (LWD測定場所と相関) |
| オープン エリア % | 30~65% | 測定されたLWD + SWD + 細紋幅から計算.サンプルシート上の光学面积分析によって確認される. | オプティカル測定システム 産量ごとに報告する |
| 紙の寸法 (L*W) | セルフレームごとに | 切断寸法では ±0.5 mm | 鋼鉄のルールまたはCMM 包装前に測定された各シート |
| 平らさ | 100 mm 単位で平面から ≤0.2 mm の偏差 | グラニート表面プレートで確認されたアニール後 | グラニート表面プレートの下の感知器の計測器 |
| エッジ状態 | 突出糸がない | 5*拡大で視覚;触覚制御 | 顕微鏡 + 物理的な縁の摩擦試験 紙1枚 |
| 表面の荒さ (Ra) | 図面ごとに (通常はコーティングでは0.4~1.6 μm Ra) | 指定されたように,最終ローリングパスまたは拡張後の処理によって達成される | プロフィロメーター 試料採取計画ごとに |
| 硬さ | 図面ごとに (通常は ≤65 HRB 焼却) | 精製後確認された | ロックウェルBまたはビッカース微硬度 セットあたり |
拡張網は,拡張プレスに特徴的な表面を残します. 糸は切断と伸縮プロセスから微小な粗さを示します.この膨張された表面は理想的です 触媒粘着のための幾何学的表面面積を増やしますカタライザー利用を削減するコーティング厚さの変動を起こす. 我々は,あなたの図面で選択可能な4つの表面条件を提供しています:
| 表面状態 | プロセス | 結果 | 最良の為 |
|---|---|---|---|
| 拡張されたまま | 膨張や焼却後,後処理は不要です | 切断とストレッチによる天然の微細質感.少しマット.Raは通常0.8×2.0μm. | 電気積層のレイニーニッケルコーティング 表面の粗悪さはコーティングの機械的な結合を改善します |
| 鮮やかなアニール | 拡張後,制御された大気で焼却し,追加的な機械処理なし | 滑らかで反射性のある表面. 酸化物がない. Raは通常0.3~0.6μm. 表面汚染は最低. | PEM カソード GDL ⇒ 鉄汚染を最小限に抑え,触媒層との均質な接触が重要な場合 |
| 条件付け (Ra 指定) | あなたの図面に応じて目標 Ra範囲を達成するために,拡張後の表面処理 | Ra は標的の ±0.2 μm に制御される.表面プロファイルはコーティング粘着の最適化のために設計された. | あなたのコーティングプロセスの資格が表面荒さウィンドウを指定し,あなたはすべてのバッチがそれに該当する必要があります場合 |
| 前酸化 | 均質なNiO層を形成するためにアニールした後,制御された酸化 | 均一な濃緑灰色酸化物 表面が消化され 初期細胞調理中にさらに酸化しない | スタック開始手順で初期コンディショニングサイクルを取り除く場合 |
2019年,欧州のPEM電解器メーカーが,拡張ニッケル網の技術図を3ページ送ってきました. 厚さ0.20mm,糸幅0.5mm,LWD2.8mm,オープンエリア52% N4グレード,明るいアニール表面積は100mmあたり0.15mm,Raは0.4~0.8μm,シートサイズは細胞フレームまで,縁は穴がない.サイズスペックを満たすが,ニッケル化学や表面鉄汚染を制御できなかった.各バッチは入荷検査を必要とし,約15%のバッチは,コーティングプロセスの資格で発見された表面汚染のために拒否されました.
設計図を見て,私たちは既に,自分のブロックからニッケル化学を制御していることに気づきました. 我々は既に 0.20 ± 0.01 mm より狭い厚さ許容量まで冷凍ロール純粋なニッケルストライプです.我々はすでに明るいために制御された大気で熱化拡張式プレス でしたので 投資しました 装置の設置から最初の製品承認まで 6ヶ月かかりました15%からゼロに下がりましたその顧客は今日も我々から購入しています 2019年の生産量の5倍です
網を売るのではなく 図と電極の間の問題を解く
ソース: DLX合金製品カタログ. 化学認証は,インゴットから完成したメッシュまでです.
| エレメント (%) | N4 | N6 | ニン200 | ニ201 |
|---|---|---|---|---|
| ニン+コ | ≥999 | ≥995 | ほら | ほら |
| ニ | ほら | ほら | ≥992 | ≥990 |
| フェ | ≤0.04 | ≤0.1 | ≤0.4 | ≤0.4 |
| クー | ≤0.015 | ≤0.1 | ≤0.25 | ≤0.25 |
| C について | ≤0.01 | ≤0.1 | ≤0.15 | ≤0.02 |
| そうだ | ≤0.03 | ≤0.1 | ≤0.35 | ≤0.35 |
| ミニ | ≤0.002 | ≤0.05 | ≤0.35 | ≤0.35 |
| S | ≤0.001 | ≤0.005 | ≤0.01 | ≤0.01 |
| 図面の要求 | わたしたち の 検査 | 受け取る 文書 |
|---|---|---|
| 化学 | OES/インゴット,PMI・スポットチェック/生産・バッチ | EN 10204 3.1 MTC 全要素分解 |
| 寸法 (LWD,SWD,糸,厚さ,シートサイズ) | 合格時に合意された採取計画ごとに; 100%の検査は要求に応じられる | 尺度検査報告 量別対図名目,各セット |
| オープン エリア % | 光学測定システム;測定した幾何学から計算され,面積分析によって確認される. | オープン エリア レポート |
| 平らさ | グラニット表面プレート + 感知器計; 採取計画ごとに | 平坦度報告 記録された最大偏差 |
| エッジ状態 | 5* 拡大視力;触覚式バールチェック; 1枚の100% | 片方のシートごとに縁点検のサインオフ |
| 表面の荒さ (指定されている場合) | プロフィロメーター,サンプルシートごとに3回の測定,サンプルプランごとに | ラ レポート |
| 第1条 | 完全な次元 + 視覚 + フラット化 | FAIR 〜 AS9102 フォーマットまたはあなたのフォーマット |
第三者による検査SGS,BV,またはTÜV図面による製造と 完全な書類のパッケージを 送料ごとに用意しています
| シート保護 | 各シートは酸性のない紙を重ねた 硬くて湿気耐性のある裏板の間に並べた 箱を包む前にVCI抗腐食フィルムに包まれた金属と金属の接触がない輸送中にシート移動はありません. |
| 箱造り | 海上対応のプレプレイスボードの箱 内部支架で 紙の寸法と注文量に合わせて 箱には 図番号,バッチ番号,DLX追跡コードが付けられています |
| ドキュメンテーション パッケージ | EN 10204 3.1 MTC + 寸法検査報告 + オープン エリア報告 + 平面度報告 + 縁検査サインオフ + Ra レポート (指定されている場合) + 適合証明書 + 梱包リスト文書の要求に応じて整理. |
| 試料のMOQ | 資格のある電解器OEMには無料です. |
| 生産 MOQ | 引数ごとに50枚 |
| リード タイム | 既存のツール:試用1〜2週間,生産3〜4週間.新しいツール:模具製造と最初の製品を含む4〜6週間. |
| 船舶 | 試験品や緊急注文については航空 (DHL,FedEx),生産については海上 (FCL) 容器利用に最適化された箱 |
| 支払い | 試験用T/T,生産用注文用T/TまたはL/C |
PDFは初期レビューに好ましい.DXFまたはDWGは,網状の幾何学が複雑であるか,標準の拡張ダイヤモンドパターンを超えた機能を含んでいる場合,ツールデザインのために好ましい.標準的な拡張網状の仕様についてダイヤの幾何学の3Dモデルは必要ありませんが 持っていれば受け入れます
これは,通常,糸幅とLWDが独立して指定され,指定されたシート厚さで拡張ツールで組み合わせが達成できない場合に起こります.私たちのエンジニアチームは,図面のレビュー中に衝突を表示します (第1段階)最寄りの組み合わせを提案し 制約を説明します試験評価のための達成可能な組み合わせを進めるか.
厚さ0.20mm以上のシートでは,アニール後の平ら化で100mmあたり0.15mmを達成できます.0.20mm以下のシートでは,私たちの能力ではなく,平らさの測定精度が制限する要因になります目標容量とシート厚さについて 連絡してください 実現可能性を確認します
図面の修正は,前回の修正に対する修正を誘発する.変更がシート寸法に限定されている場合,再ツールする必要はありません.LWDの場合SWD,または鎖幅の変更,新しいツールの必要性がある可能性があります. 我々は影響 (ツールのリードタイム,コストの変更,改訂された図面を受け取った日から48時間以内に改訂日以降のすべての生産は,新しい改訂に製造されます. 前回の改訂は,私たちの文書管理システムにアーカイブされます.
標準的なパッケージ以外にも 検査点や測定方法 採取計画やドキュメントの形式が 必要なら資格取得中に生産プロセスに組み込む既存の顧客からの例:AS9102 第1条 検査形式,PPAPレベル3のドキュメント,顧客特有のAQLサンプルテーブル,顧客によって定義されたフォーマットで,バッチレベルの分析証明書配達者の品質要件を図面で提供します. 図面の審査中にコンプライアンス範囲を確認します.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
