| ブランド名: | DLX |
| モデル番号: | ニッケル毛細管 |
| MOQ: | 5kg |
| 支払い条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン |

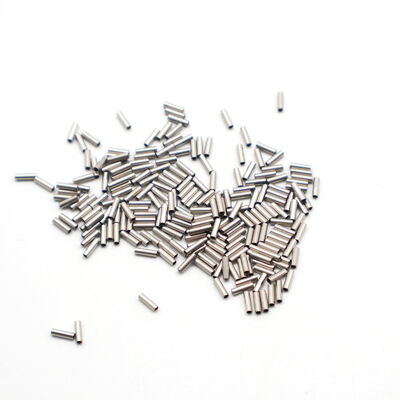

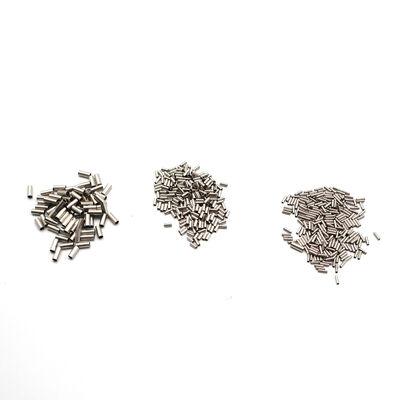

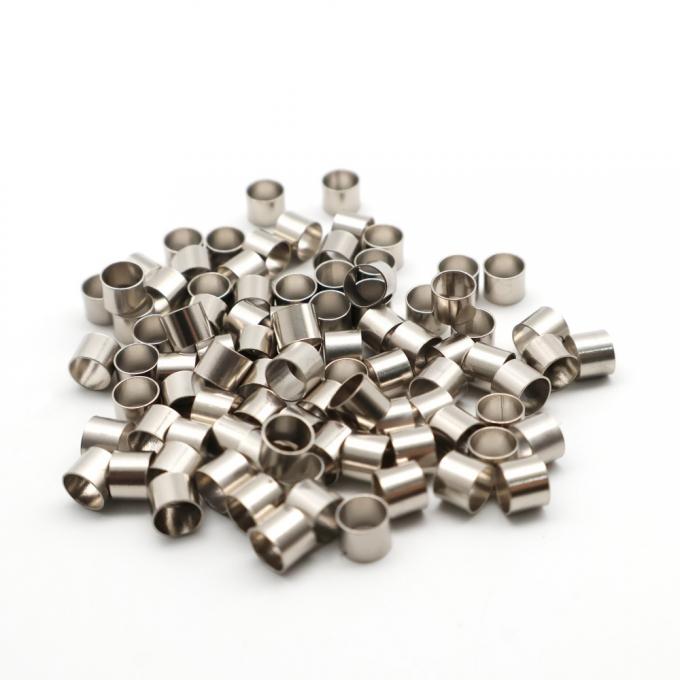

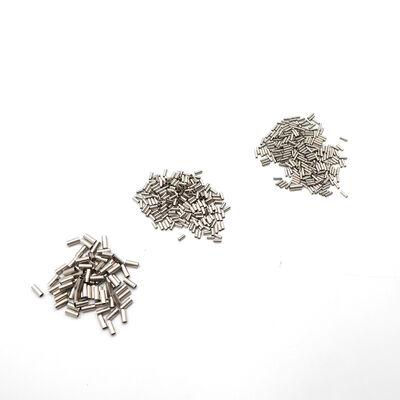

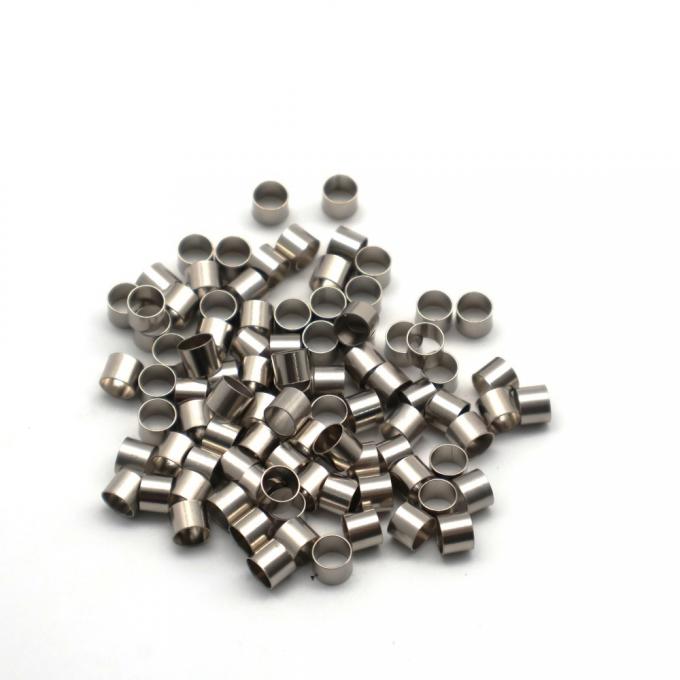

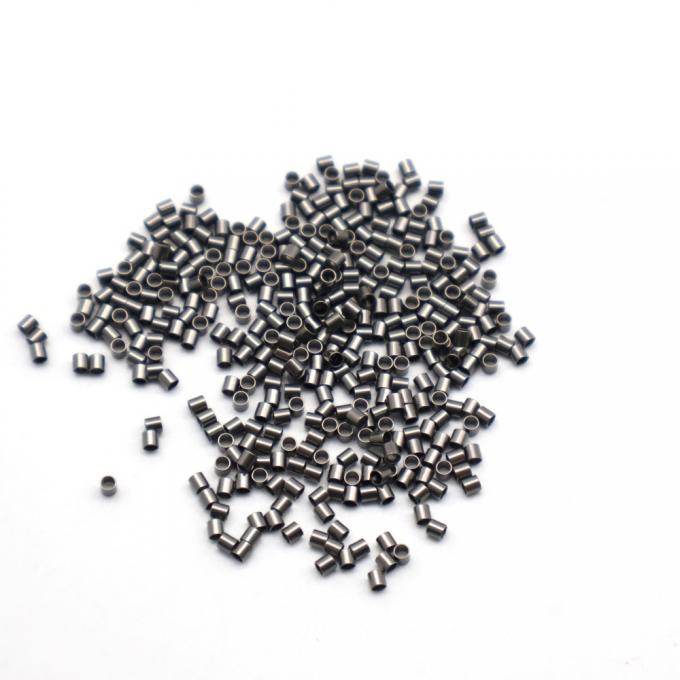

90–120 HBの汎用ニッケル細管は、計装空気および低圧化学薬品注入に適しています。しかし、海底油井ヘッドの5,000 psi油圧制御ラインには適しません。この用途では、チューブ壁は150℃で、H₂SとCO₂を飽和させた生産水に浸漬された状態での破裂圧力に耐える必要があります。そのような条件下では、DLXは浮動マンドレル上で穿孔中空材から冷間引抜されたニッケル細管を供給します — 縦方向溶接なし、溶接部なし、弱面なし。ASTM B163およびASME SB-163に準拠して製造されたシームレスニッケル熱交換器およびコンデンサーチューブ用で、熱ごとに完全なEN 10204 3.1 MTCおよびSGS第三者検証が利用可能です。これは、実験室のガスクロマトグラフィー用に当社が出荷している細管と同じではありません。これは、油田サービス用に特別に製造されています：油圧作動ライン、化学注入細管、坑内圧力センシング導管、および漏洩が再校正ではなく安全事象となる地上計装チューブ。
| パラメータ | 範囲 | 公差 |
|---|---|---|
| 外径 (OD) | 1.0 – 20 mm | ±0.05 mm |
| 肉厚 | 0.15 – 2.5 mm | ±8% 円周方向変動 最大 |
| 長さ (直線) | 最大 6 m | 切断公差 ±2 mm |
| 長さ (コイル) | 最大 2,000 m (薄肉 ≤ 3 mm OD) | 連続単一長、軌道溶接なし |
| 納入状態 | 冷間引抜；焼きなまし (90–120 HB) またはご要望に応じて引抜ままの調質 | |
| 適用規格 | ASTM B163 / ASME SB-163 (シームレスニッケルチューブ)；ASTM B161, B725 参照 | |
標準範囲外のカスタムOD * 肉厚の組み合わせはご要望に応じて対応いたします。肉厚確認のため、お問い合わせ時にMAWPを指定してください。
| 特性 | シームレス (冷間引抜) | 溶接 (縦溶接) |
|---|---|---|
| 同等肉厚での破裂圧力 | 計算値の100% — 溶接部による定格低下なし | 15–25% 定格低下 — 溶接継手効率係数 0.75–0.85* |
| サワーサービス (H₂S) | SSC感受性なし — 均一な微細構造 | 溶接熱影響部 (HAZ) はNACE MR0175に従って優先的なSSC発生サイト |
| 周期圧力疲労 | 亀裂伝播のための微細構造の不連続性なし | 溶接溶融線は主要な疲労亀裂発生サイト |
| 肉厚均一性 (360°) | ±8% — 浮動マンドレルで制御 | ±15% — 溶接ビードが局所的な厚み部分を作成；HAZは薄くなる可能性あり |
| メートルあたりのコスト | 20–40% プレミアム — より多くの引抜パス | 低 — 連続ストリップ成形、高スループット |
| 石油・ガス適合 | HPHT制御ライン、海底アンビリカル、サワーサービス | 低圧ユーティリティ空気、非クリティカル導管 |
| OD (mm) | 肉厚 (mm) | 計算破裂圧力 (MPa) | 計算破裂圧力 (psi) | 4:1 SFでのMAWP (MPa) |
|---|---|---|---|---|
| 3.0 | 0.50 | 57 | 8,220 | 14.2 |
| 3.0 | 0.75 | 85 | 12,330 | 21.3 |
| 6.0 | 0.50 | 28 | 4,110 | 7.1 |
| 6.0 | 1.00 | 57 | 8,220 | 14.2 |
| 10.0 | 1.00 | 34 | 4,930 | 8.5 |
| 10.0 | 1.50 | 51 | 7,400 | 12.8 |
| 12.0 | 2.00 | 57 | 8,220 | 14.2 |
Barlowの公式で計算: P = (2 * S * t) / D、ここで S = 170 MPa (降伏強度、焼きなましNi200)。ご要望に応じて静水圧証明試験を1.5* MAWPまで実施可能。同等のODでより高いMAWPが必要な用途の場合、肉厚の厚いものを指定するか、お問い合わせ時に最大サービス圧力を確認してください。
| 環境 | 条件 | Ni200 | 316Lステンレス |
|---|---|---|---|
| H₂S (サワーガス) | ≤ 1 psi 分圧、≤ 150℃ | SSCなし — NACE MR0175の定義により不活性 | HAZでSSC感受性あり — 溶接後熱処理が必要 |
| CO₂ (スイート腐食) | 溶解CO₂、pH 4–5、≤ 100℃ | 腐食率 < 0.01 mm/年 | 0.1–0.5 mm/年 — 溶接部でのピッティングリスク |
| 塩化物SCC | > 1,000 ppm Cl⁻、> 60℃ | 不活性 — 純ニッケルに塩化物SCCメカニズムなし | 60℃以上で感受性あり — 特に溶接部と冷間加工部 |
| 生産水 | 50,000–200,000 ppm TDS、80–150℃ | 一般腐食 < 0.02 mm/年 | ピッティングおよび隙間腐食 — Inhibitorなしでは推奨されません |
| 規格 | タイトル | ニッケル細管への関連性 |
|---|---|---|
| ASTM B163 | シームレスニッケルおよびニッケル合金コンデンサーおよび熱交換器チューブ | 主要規格 — 圧力境界および熱伝達サービス用のシームレスニッケル細管チューブを直接規定。石油・ガス用細管の正しい規格。 |
| ASME SB-163 | シームレスニッケルおよびニッケル合金コンデンサーおよび熱交換器チューブ (ASMEボイラー・圧力容器コード版) | ASTM B163の圧力容器コード相当。細管がASME Section VIIIまたはB31.3圧力システムの一部である場合に必要。 |
| ASTM B161 | ニッケルシームレスパイプおよびチューブ | 大口径、厚肉シームレスニッケルチューブに適用可能。細管寸法が小口径パイプサイズに近づく場合の参照。 |
| ASTM B725 | 溶接ニッケルおよびニッケル銅合金チューブ | 溶接代替品の参照規格。DLX細管はシームレスであり、この規格の完全性要件を超えています。 |
| NACE MR0175 / ISO 15156 | 石油・ガス生産における硫化水素含有環境での使用材料 | ニッケル200 (UNS N02200) は、環境割れ感受性なしでサワーサービスに許容されるものとしてリストされています。 |
ASTM B163は、シームレスニッケル細管チューブの正しい直接適用規格です。ASTM A240 (ステンレス鋼板) およびASTM A182 (鍛鋼継手) は、ニッケル細管チューブには適用されません — これらは全く異なる材料ファミリーと製品形態を規定しています。DLXは、すべての出荷時にB163化学組成および機械的特性限界に認証します。
| グレード | Ni含有量 | 石油・ガス用途適合 | 参考価格 (FOB, USD/kg) |
|---|---|---|---|
| Ni200 | ≥ 99.6% | 標準 — 油圧制御ライン、化学注入、地上計装チューブ | 62 – 70 |
| Ni201 | ≥ 99.0% (C ≤ 0.02%) | 高温 — 坑内センサー導管、蒸気トレーシング、315℃以上のフレアパイロットライン | 66 – 75 |
| N4 | ≥ 99.9% (Ni+Co) | クリティカルサービス — 海底油井ヘッド制御ライン、H₂Sリッチサワーガス環境 | 82 – 92 |
| N6 | ≥ 99.5% (Ni+Co) | 一般ユーティリティ — 空気圧制御ライン、非クリティカル計装空気、保護導管 | 52 – 60 |
価格はFOB上海、5–500 kg注文。年間契約のボリューム価格。MOQ: 5 kg。SGS第三者検査はご要望に応じて利用可能。標準納期7–25営業日。
| 元素 | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99.9% | ≥ 99.5% | — | — |
| Ni | — | — | ≥ 99.2% | ≥ 99.0% |
| Cu | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| Si | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| Mn | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| C | ≤ 0.01 | ≤ 0.10 | ≤ 0.15 | ≤ 0.02 |
| Mg | ≤ 0.01 | ≤ 0.10 | — | — |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| P | ≤ 0.001 | ≤ 0.002 | — | — |
| Fe | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
出典: DLX Alloy製品カタログ。EN 10204 3.1 MTCには、各出荷時に完全な組成が含まれています。SGS第三者検証が利用可能です。
| 特性 | 値 | 単位 |
|---|---|---|
| 引張強度 (Rm) | ≥ 462 | MPa |
| 伸び (A5) | ≥ 35 | % |
| 硬度 | 90 – 120 | HB (焼きなまし) |
| 剛性率 (せん断弾性率) | ~ 76 | GPa (KN/mm²) |
| 密度 | 8.89 | g/cm³ |
| 融点 | 1435 – 1446 | ℃ |
| キュリー温度 | 358 | ℃ |
| 最大サービス温度 | 600 | ℃ |
| 電気抵抗率 (20℃) | 0.096 * 10⁻⁶ | Ω・m |
| 熱伝導率 | 70.2 | W/m・K |
| 熱膨張係数 (20–100℃) | 13.3 * 10⁻⁶ | m/m・℃ |
| 比熱 | 456 | J/kg・℃ |
| チューブ構造 | シームレス — マンドレル上で冷間引抜、縦溶接なし | |
| 材料規格 | ASTM B163 / ASME SB-163; NACE MR0175 参照 | |
出典: DLX Alloy製品カタログ。キュリー温度358℃は公表されているニッケルの物理的特性データによる。EN 10204 3.1 MTCは各出荷時に付属。
| パラメータ | 標準範囲 | 備考 |
|---|---|---|
| グレード | Ni200, Ni201, N4, N6 | モネルは海水サービス用に利用可能 |
| 構造 | シームレス、冷間引抜 | 縦溶接なし — HPHT定格 |
| OD範囲 | 1.0 – 20 mm | ±0.05 mm 公差 |
| 肉厚 | 0.15 – 2.5 mm | 肉厚計算確認のためMAWPを指定 |
| 長さ | 直線で最大6 m；コイルで最大2,000 m | 薄肉 ≤ 3 mm OD用コイル |
| 規格 | ASTM B163 / ASME SB-163; NACE MR0175 | 熱ごとの完全な材料認証 |
| 第三者検査 | SGS承認 | お問い合わせ時に手配 |
| MOQ | 5 kg | 圧力認定用サンプルあり |
配送: 7–25営業日。特急サービス利用可能。航空貨物 < 30 kg；バルクは海上貨物。出発地: 上海。
常州DLX合金有限公司は、ASTM B163およびASME SB-163に準拠したシームレスニッケル細管を認証しています — これらの規格が権威があるように聞こえるからではなく、圧力境界および熱伝達サービス用のシームレスニッケルチューブを実際に規定している規格だからです。石油・ガス調達エンジニアおよび第三者検査官は、B163 (ニッケルチューブ) とA240 (ステンレス鋼板) の違いを知っています。2002年以来、常州にある当社の12,000 m²のニッケル専門施設では、海底油圧制御ラインから陸上製油所計装チューブまで、アップストリーム、ミッドストリーム、ダウンストリームの石油・ガス用途向けにシームレスニッケルチューブを製造してきました — ISO9001認証、月間500トン生産能力、40カ国以上のエネルギーセクター顧客にサービスを提供。すべての出荷には、測定された化学組成と機械的特性がASTM B163規格限界に対して文書化された、熱ごとのEN 10204 3.1 MTCが含まれています。
ASTM B163は、シームレスニッケルおよびニッケル合金コンデンサーおよび熱交換器チューブを規定しています — これは、圧力境界または熱伝達用途のニッケル細管に適切な規格です。ASTM A240はステンレス鋼板、シート、ストリップを規定しています — チューブやニッケルではありません。ASTM A182は鍛造合金鋼パイプフランジおよび継手を規定しています — 細管やニッケルではありません。ニッケル細管製品にA240またはA182を引用するのは、材料仕様のエラーです。DLXは、すべての出荷時に熱ごとにB163に認証します。
はい。ニッケル200 (UNS N02200) は、NACE MR0175/ISO 15156に従って、環境割れ感受性なしでサワーサービスに許容されるものとしてリストされています。硫化物応力割れの影響を受けず、典型的な油井ヘッド分圧での水素脆化に耐性があります。1 psiを超えるH₂Sおよび150℃を超える温度の非常に攻撃的なサワーガス環境では、N4グレード (99.9% Ni) またはモネル400細管を推奨します。材料推奨のため、H₂S濃度と運転条件を指定してください。
破裂圧力はBarlowの公式に従います: P = (2 * S * t) / D。焼きなましNi200 (S ≈ 170 MPa降伏強度) の場合、6mm OD * 1mm肉厚の細管は、約57 MPa (8,220 psi) の破裂圧力、および4:1安全係数で14.2 MPaの推奨MAWPとなります。一般的なOD/肉厚の組み合わせについては、上記の破裂圧力参照表を参照してください。肉厚確認のため、お問い合わせ時に目標MAWPを提供してください。
はい。SGS第三者検査は受け入れられ、当社の常州施設で手配されます。検査官は、材料識別、寸法検証、サンプリング、および機械的試験に立ち会います。BV、TÜV、DNVも対応可能 — 注文時に確認してください。検査レポートは、出荷書類に同梱されます。
はい。薄肉細管 (≤ 3 mm OD、肉厚 ≤ 0.5 mm) の場合、500–2,000メートルの連続コイル長をスプールごとに供給します — 軌道溶接なしの単一連続長として引き抜かれます。お問い合わせ時に、必要な連続長、OD、肉厚、および納入条件を指定してください。24時間以内に実現可能性とスプール容量を確認します。
