|
| ブランド名: | DLX |
| モデル番号: | 純粋なニッケルの金属 |
| MOQ: | 15KG |
| 支払い条件: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 月産500トン |
バッテリーパック製造の静かな失敗：厚さが100分の2ミリメートルずれるタブは、溶接エネルギー、接触抵抗、セル間の一貫性を1000個の組み立て済みパック全体で変化させます。一方、亜鉛メッキまたはニッケルメッキ鋼コネクタは、電解液蒸気下で溶接ラインで腐食し、2セントの部品をフィールド故障に変えます。このN6（NP2）/Ni201純ニッケルストリップは、バッテリーグレードの公差にスリットされているため、タブプレス、溶接ライン、最終インピーダンステストはすべて、コイルごとに同じように動作する材料で実行できます。
| 寸法 | 範囲 | 公差 |
|---|---|---|
| 厚さ | 0.05–0.5 mm | ±0.01 mm (≤0.2 mm) / ±0.02 mm (>0.2 mm) |
| 幅 | 5–200 mm | ±0.10 mm |
| バリ高さ（スリットエッジ） | — | ≤0.03 mm |
| カンバー | — | ≤1 mm / m |
| コイル重量 | 10–500 kg | コイルあたり |
バッテリータブは抵抗溶接またはレーザー溶接され、熱影響部は一時的に425–760 °Cの炭化物析出ウィンドウに入ります。炭素含有量が、その領域がサービス中に延性を持つかどうかを決定します。
| 特性 | Ni200 (UNS N02200) | Ni201 (UNS N02201) | N6 (GB, NP2) |
|---|---|---|---|
| 最大炭素 | 0.15% | 0.02% | 0.10% |
| 感受性ウィンドウ | 425–760 °C | 425–760 °C | 425–760 °C |
| 溶接後の粒界腐食リスク | 腐食性媒体で高い | 非常に低い | 中程度 |
| 推奨されるサービス | 非溶接、乾燥、<315 °C | 電解液/アルカリサービスでの溶接部 | 一般的な工業用、コスト最適化 |
温度サイクルと電解液暴露を受ける18650パックの場合、溶接タブにはNi201を指定してください。成形と圧着が支配的で腐食負荷が軽微な場合はN6を使用してください。
抵抗率0.096 μΩ·m（純ニッケル、20 °C）から計算された、タブ長10 mmあたりの電圧降：
| ストリップ (t * w) | 断面積 | 10 Aでの降下 | 20 Aでの降下 |
|---|---|---|---|
| 0.1 * 6 mm | 0.6 mm² | 16 mV | 32 mV |
| 0.15 * 6 mm | 0.9 mm² | 11 mV | 21 mV |
| 0.2 * 8 mm | 1.6 mm² | 6 mV | 12 mV |
| 0.3 * 8 mm | 2.4 mm² | 4 mV | 8 mV |
タブ設計の経験則：ピーク電流でのタブあたりの降下を約20 mV未満に保ち、パック内の抵抗加熱を制限します。幅200 mmまでの幅により、1枚でマルチセルバスストリップを作成できます。
| プロセス | パラメータ（開始範囲） | 代表的なストリップ |
|---|---|---|
| 抵抗スポット溶接 | 1.5–3.0 kA、150–300 N 電極力、5–15 ms | 0.1–0.2 mm |
| レーザー溶接 | 300–800 W、0.5–2 m/min 移動速度 | 0.15–0.3 mm |
| 超音波溶接 | 20–40 μm振幅、0.3–0.6 MPaクランプ力 | 0.1–0.3 mm |
値は業界の開始点です。0.5 kgの無料サンプルを提供しているため、独自の生産ラインでパラメータをロックできます。
| 材料 | 20 °Cでの抵抗率 | 溶接の完全性 | 電解液腐食 |
|---|---|---|---|
| 純ニッケル (N6/Ni201) | 0.096 μΩ·m | 均質、コーティング層なし | 優れています — 安定した不動態皮膜 |
| ニッケルメッキ鋼 | 約0.15 μΩ·m（鋼コア） | メッキが溶接端で剥離 | 劣ります — 露出した鋼が切断端で腐食 |
| 銅ニッケル (CuNi) | 0.40–0.50 μΩ·m | 高い抵抗、高い熱入力 | 良好 |
メッキ鋼は初期コストで勝ち、溶接品質と長期インピーダンス安定性で負けます — これら2つのパラメータがバッテリーパックの信頼性を決定します。
| グレード | Ni含有量 | 最適な用途 | 参考価格（FOB、USD/kg） |
|---|---|---|---|
| N4 (NP1) | ≥99.9% | 真空電子 | 420–480 |
| Ni201 | ≥99.0% | 高温サービス | 350–390 |
| Ni200 | ≥99.2% | バッテリー、化学 | 340–380 |
| N6 (NP2) | ≥99.5% | 工業用腐食 | 300–340 |
FOB中国港、コイルサイズと数量による。図面に基づく最終見積もり。
出典: DLX合金カタログ、純ニッケルファミリー（グレード N4 / N6 / Ni200 / Ni201）。
| 元素（重量%） | N4 | N6 | Ni201 | Ni200 |
|---|---|---|---|---|
| Ni+Co | 99.9 | 99.5 | — | — |
| Ni | — | — | ≥99.0 | ≥99.2 |
| C | ≤0.01 | ≤0.10 | ≤0.02 | ≤0.15 |
| Cu | ≤0.015 | ≤0.10 | ≤0.25 | ≤0.25 |
| Si | ≤0.03 | ≤0.10 | ≤0.35 | ≤0.35 |
| Mn | ≤0.002 | ≤0.05 | ≤0.35 | ≤0.35 |
| Fe | ≤0.04 | ≤0.10 | ≤0.40 | ≤0.40 |
| S | ≤0.001 | ≤0.005 | ≤0.01 | ≤0.01 |
| P | ≤0.001 | ≤0.002 | — | — |
| Mg | ≤0.01 | ≤0.10 | — | — |
| 特性 | 値 |
|---|---|
| 密度 | 8.908 g/cm³ |
| 融点 | 1435–1446 °C |
| キュリー温度 | 358 °C |
| 引張強さ（焼鈍後） | ≥462 MPa |
| 伸び（焼鈍後） | ≥35% |
| 硬度（焼鈍後） | 90–120 HB |
| せん断弾性率 | ≈76 GPa |
| 電気抵抗率 | 0.096 μΩ·m (20 °C) |
| 熱伝導率（Ni200） | 70.2 W/m·K |
| 項目 | 詳細 |
|---|---|

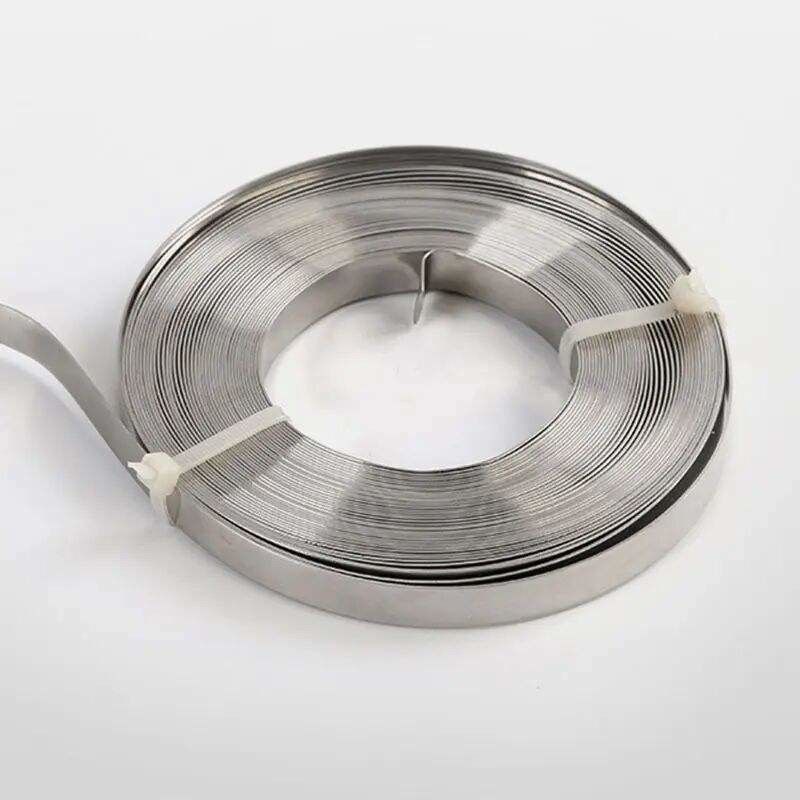

| 形状 | スリットコイル/フラットストリップ、カスタム長 |
| 寸法 | 厚さ 0.05–0.5 mm * 幅 5–200 mm |
| テンパー | 焼鈍（M）/ 半硬 / 硬、成形プロセスによる |
| 表面 | 光沢またはマット、油付きまたは乾燥 |
| エッジ | スリット、バリ ≤0.03 mm |
| 梱包 | 防錆紙 + 防水シート + 合板パレット |
バッテリーグレードのストリップは測定を必要とし、信頼だけではありません。各コイルは幅全体にわたる厚さ測定、スリットエッジのバリ検査、表面検査に合格します。バッチは引張、硬度、ASTM B117塩水噴霧試験の検証のためにサンプリングされます。化学組成は熱ごとに固定され、要求に応じてEN 10204 3.1 MTCが発行されます。
コイルは防錆紙と防水シートで包装され、合板パレットに固定され、海上または航空貨物用にストラップされます。コイルIDとロット番号により、熱まで完全に追跡可能です。標準サイズは7–15日で出荷され、カスタムスリットは15–25日で出荷されます。無料の0.5 kgサンプルは3–5日以内に発送されます。
常州DLX合金は2002年から垂直統合されたニッケル合金ミルを運営しています。溶解、熱間圧延、冷間圧延、精密スリット、社内試験を12,000 m²の屋根の下で行っています。工場はニッケル合金のみを生産しているため、バッテリータブが依存する材料自体に鋼や銅の交差汚染のリスクはありません。年間1,200トンの生産能力とISO9001 & SGS認証により、当社は単なる倉庫ではなく、プロセスパートナーとしてバッテリー材料ストリップを供給しています。
タブが溶接され、パックが電解液またはアルカリに暴露される場合、溶接部の感受性を避けるためにNi201（C ≤0.02%）を選択してください。軽度の環境での圧着または純粋な機械的接続の場合は、N6がより低いコストで同じ純度を提供します。
すべての製品のMOQは5 kgです。N6とNi200には無料の0.5 kgサンプルが利用可能です。N4とNi201のサンプルは有料で、50 kgを超える最初の注文で返金されます。
厚さ ±0.01 mm（0.2 mmまでのストリップ）、幅 ±0.10 mm、スリットエッジのバリ ≤0.03 mm — 各コイルで検証済み。
はい。完全な化学組成と機械的試験結果を含むEN 10204 3.1 MTCがバッチごとに利用可能です。
はい — ピッチ、タブ数、成形図面をお送りください。タブプレスと溶接ラインに合うように、スリット幅、テンパー、表面仕上げを供給し、量産前に検証用のサンプルを提供します。
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
