| ブランド名: | DLX |
| モデル番号: | 純ニッケルパイプ |
| MOQ: | 50kg |
| 価格: | $20-$30/kg |
| 支払い条件: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 月産500トン |

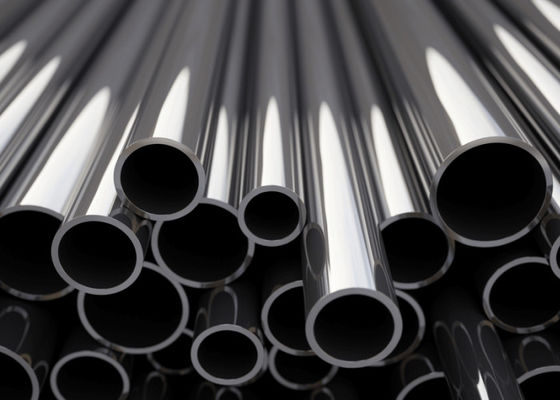

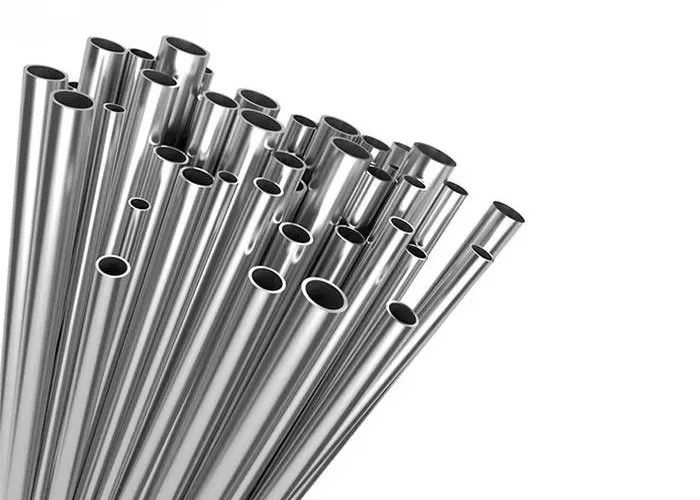

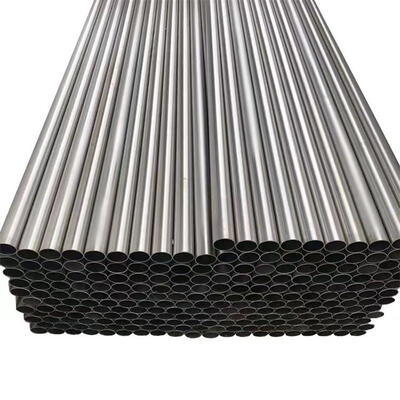

航空機のチューブは、流体以上のものを運びます — それは認証のリスクを運びます。 高度で脆化したり、作動油で腐食したり、圧力試験に失敗したりするパイプは、コンポーネントだけでなく、プログラム全体を地上に降ろします。 この高純度ニッケルパイプは、まさにその分野のために設計されています。低温度サービス向けの延性-脆性遷移のないFCC構造、作動油および除氷環境に耐性のある不動態皮膜、ASTM B161に準拠したシームレス構造。OD、肉厚、長さは図面に合わせてカスタマイズされるため、チューブはラインに適合します — その逆ではありません。
| 寸法 | 範囲 | 注記 |
|---|---|---|
| 外径 | 図面通り | メートルおよびインチシリーズ |
| 肉厚 | 図面通り | 薄肉から厚肉まで |
| 長さ | 図面通り | ストレートチューブ、カット・トゥ・レングス |
| 表面 | 光輝焼鈍 / ピックル | 用途による |
| 端部仕上げ | スクエアカット、バリ取り | 図面通り |
カスタムサイズは、製造前に図面と照合して確認されます。寸法許容差は、適用されるASTM規格に従います。
チューブは圧力境界です。溶接シームはその最も弱い部分です。シームレスニッケルパイプは縦方向溶接を完全に排除し、溶接ゾーンの特性変動とそれに伴う検査負担をなくします。
| 要因 | シームレス（ASTM B161） | 溶接 |
|---|---|---|
| 縦方向溶接シーム | なし | あり |
| 圧力サイクリング挙動 | 円周全体で均一な特性 | 溶接ゾーンが疲労の焦点 |
| 検査 | より簡単な認証パス | 溶接NDTが必要 |
| 航空宇宙での推奨 | 圧力ラインに推奨 | 低圧サービスに限定 |
薄肉チューブの許容使用圧力は、P = 2·S·t / D（バーロウ式）に従います。以下の例の値は、仮定設計応力としてS = 100 MPaを使用しています — 最終許容応力は、システムコード（例：ASME B31.3）に従う必要があります。
| OD | 肉厚（t） | P = 2·S·t / D（S = 100 MPa） |
|---|---|---|
| 6.35 mm (1/4 in) | 1.0 mm | 約31.5 MPa |
| 6.35 mm (1/4 in) | 0.5 mm | 約15.7 MPa |
| 12.7 mm (1/2 in) | 1.5 mm | 約23.6 MPa |
| 12.7 mm (1/2 in) | 1.0 mm | 約15.7 MPa |
圧力定格は、肉厚に比例し、外径に反比例します — 肉厚が厚いほど圧力が向上し、内径が大きいほど圧力が低下します。
FCCニッケルは、BCC鋼が脆くなる零下温度でも靭性を維持し、その不動態皮膜は航空機チューブがサービス中に遭遇する流体に耐性があります。
| 要件 | ニッケルパイプの応答 |
|---|---|
| 低温靭性 | FCC — 延性-脆性遷移なし |
| 作動油/除氷液への暴露 | 安定した不動態皮膜、耐腐食性 |
| 塩分を含んだ空気（沿岸運用） | 高純度での塩化物ピッティングに耐性 |
| 圧力サイクリング | シームレス、均一な断面 |
| 規格 | 範囲 |
|---|---|
| ASTM B161 | シームレスニッケルおよびニッケル合金パイプおよびチューブ |
| ASTM B163 | コンデンサーおよび熱交換器チューブ |
| ASTM B725 | 溶接ニッケルおよびニッケル合金パイプ |
規格の選択は用途によります。シームレスB161は航空宇宙圧力ラインのデフォルトです。
| グレード | Ni含有量 | 最適な用途 | 参考価格（FOB、USD/kg） |
|---|---|---|---|
| N4 (NP1) | ≥99.9% | 真空電子 | 420–480 |
| Ni201 | ≥99.0% | 高温サービス | 350–390 |
| Ni200 | ≥99.2% | バッテリー、化学 | 340–380 |
| N6 (NP2) | ≥99.5% | 工業用腐食 | 300–340 |
FOB中国港、サイズと数量によります。最終見積もりは図面通り。
出典: DLX製品カタログ、純ニッケルファミリー（グレードN4 / N6 / Ni200 / Ni201）。
| 元素（重量%） | N4 | N6 | Ni201 | Ni200 |
|---|---|---|---|---|
| Ni+Co | 99.9 | 99.5 | — | — |
| Ni | — | — | ≥99.0 | ≥99.2 |
| C | ≤0.01 | ≤0.10 | ≤0.02 | ≤0.15 |
| Cu | ≤0.015 | ≤0.10 | ≤0.25 | ≤0.25 |
| Si | ≤0.03 | ≤0.10 | ≤0.35 | ≤0.35 |
| Mn | ≤0.002 | ≤0.05 | ≤0.35 | ≤0.35 |
| Fe | ≤0.04 | ≤0.10 | ≤0.40 | ≤0.40 |
| S | ≤0.001 | ≤0.005 | ≤0.01 | ≤0.01 |
| P | ≤0.001 | ≤0.002 | — | — |
| Mg | ≤0.01 | ≤0.10 | — | — |
| 特性 | 値 |
|---|---|
| 密度 | 8.908 g/cm³ |
| 融点 | 1435–1446 °C |
| キュリー温度 | 358 °C |
| 引張強度（焼鈍状態） | ≥462 MPa |
| 伸び（焼鈍状態） | ≥35% |
| 硬度（焼鈍状態） | 90–120 HB |
| せん断弾性率 | 約76 GPa |
| 電気抵抗率 | 0.096 μΩ·m (20 °C) |
| 熱伝導率（Ni200） | 70.2 W/m·K |
| 項目 | 詳細 |
|---|---|
| 形状 | シームレスストレートチューブ、カット・トゥ・レングス；要望により溶接 |
| 寸法 | OD、肉厚、長さは図面通り（メートル/インチ） |
| 調質 | 焼鈍（M）/ 半硬質 / 硬質 |
| 表面 | 光輝焼鈍またはピクル |
| 端部仕上げ | スクエアカット、バリ取り |
| 梱包 | エンドキャップ + 防湿フィルム + 木製クレート |
圧力境界は検証され、仮定されません。パイプはOD、肉厚、楕円率について寸法検査が行われます。静水圧または気圧試験は適用規格に従い、要望により渦電流検査が行われます。化学組成は熱ごとに固定され、バッチは引張および硬度試験用にサンプリングされ、要望によりEN 10204 3.1 MTCが発行されます。
チューブは内径を保護するためにエンドキャップが取り付けられ、防湿フィルムで包装され、木製クレートに梱包されます。ロット番号は熱および溶解記録に遡ることができます。カスタムサイズは15〜25日で製造され、無料の0.5kgサンプルは3〜5日以内に発送されます。
一つの工場、全ての形状：常州DLX Alloyは、12,000 m²の屋根の下で、ワイヤー、ストリップ、バー、チューブ形状のニッケル合金を引き抜き、圧延し、仕上げます — そのため、航空宇宙プログラムは、ニッケル専業サプライヤーから、材料リスト全体で一貫した化学組成を調達できます。2002年以来、ISO9001およびSGS認証を取得し、年間1,200トンの生産能力を持ち、当社のプロセスチェーンは溶解から最終検査まで実行され、全てのロットは熱記録に遡ることができます。
航空宇宙圧力ラインの場合、ASTM B161準拠のシームレスは、縦方向溶接シームとその疲労の焦点を取り除きます。溶接（ASTM B725）は低圧サービスに限定されます。
図面通りのOD、肉厚、長さ、メートルまたはインチシリーズ、スクエアカット、バリ取り済みエンドのカット・トゥ・レングス。
MOQは5kgです。N6およびNi200には無料の0.5kgサンプルが利用可能です。N4およびNi201のサンプルは有料で、50kgを超える最初の注文時に返金されます。
寸法検査、規格準拠の静水圧/気圧試験、要望による渦電流試験、およびバッチごとの組成と機械的結果を含むEN 10204 3.1 MTC。
FCC構造は延性-脆性遷移がないため、低温でも靭性を維持し、不動態皮膜は作動油、除氷剤、塩分を含んだ空気に耐性があります。
