| ブランド名: | DLX |
| モデル番号: | ni200純粋なニッケル |
| MOQ: | 5kg |
| 価格: | 57usd/kg |
| 支払い条件: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 月産500トン |

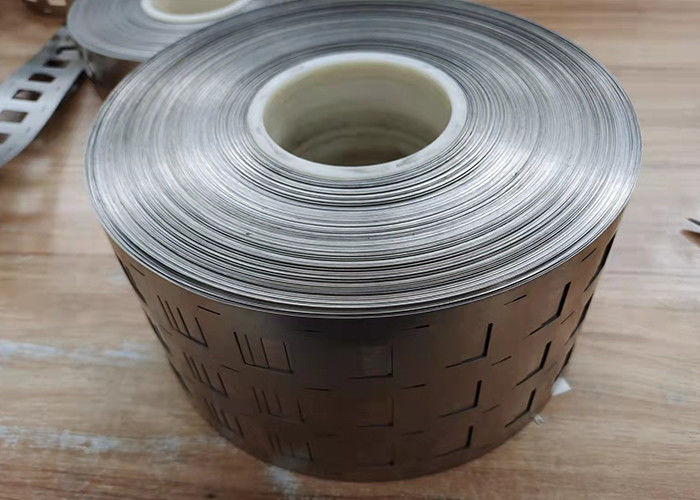

ほとんどの4Pニッケルストリップは、一般的なセル間隔と一般的な幅に打ち抜かれています。これは、セルを手で配置して空きスペースで溶接するオープンエアレイアウトには適していますが、パックがリジッドプラスチックセルホルダーを使用している場合は問題が発生します。ホルダーは各セルの正確な位置、コネクタベイの正確な幅、そしてストリップがフレーム壁にこすれてショートするまでの許容範囲を厳密に決定するためです。DLXの4P Ni200ストリップは、ホルダーベースの18650アセンブリ専用に設計されています。標準的な4P ABSフレームに適合する全体幅49.5mm、成形されたセルポケットに一致するピッチ19.5mm、そしてホルダー壁やセルラッパーの挿入時の摩耗を防ぐバリのないスリットエッジを備えています。ニッケル含有量99.6%以上、水素焼鈍により明るい仕上がり、最初のコネクタから1万番目のコネクタまで同じジオメトリを維持するプログレッシブダイで打ち抜かれています。
| グレード | Ni含有量 | ホルダー環境適合性 | 代表的な用途 | 参考価格 (FOB, USD/kg) |
|---|---|---|---|---|
| N4 | ≥ 99.9% (Ni+Co) | 密閉屋外ホルダー — 海洋、湿潤、結露環境 | 屋外ESSキャビネット、海洋バッテリーモジュール、軍用フィールドパック | 62～70 |
| Ni200 | ≥ 99.6% | 標準密閉ホルダー — e-モビリティおよび電動工具の業界標準 | Eバイクフレーム、電動工具パック、掃除機バッテリー、家電製品 | 54～60 |
| Ni201 | ≥ 99.0% (C ≤ 0.02%) | 高温ホルダー — アクティブ冷却付き急速充電パック | 急速充電e-モビリティ、産業用AGVバッテリー、高Cレートモジュール | 50～57 |
| N6 | ≥ 99.5% (Ni+Co) | 屋内空調ホルダー — UPS、太陽光発電ストレージ | UPSバックアップモジュール、住宅用太陽光発電ストレージ、屋内通信用バッテリー | 38～45 |
価格は上海FOB、5～500kg注文の場合。年間契約のボリュームディスカウント。MOQ: 5kg。ホルダー適合性検証用のNi200 (0.5kg) 無料サンプル。標準4P / 19.5mm / 49.5mm構成は即時出荷可能在庫あり。
| 元素 | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99.9% | ≥ 99.5% | — | — |
| Ni | — | — | ≥ 99.2% | ≥ 99.0% |
| Cu | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| Si | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| Mn | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| C | ≤ 0.01 | ≤ 0.10 | ≤ 0.15 | ≤ 0.02 |
| Mg | ≤ 0.01 | ≤ 0.10 | — | — |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| P | ≤ 0.001 | ≤ 0.002 | — | — |
| Fe | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
出典: DLX Alloy製品カタログ。すべての出荷に完全な組成を含むEN 10204 3.1 MTC。
| 特性 | 値 | 単位 |
|---|---|---|
| 引張強度 (Rm) | ≥ 462 | MPa |
| 伸び (A5) | ≥ 35 | % |
| 硬度 | 90～120 | HB (軟質焼鈍) |
| 密度 | 8.908 | g/cm³ |
| 融点 | 1435～1455 | ℃ |
| 電気抵抗率 (20℃) | 0.096 | μΩ・m |
| 熱伝導率 | 70.2 | W/m・K |
| 熱膨張係数 (20～100℃) | 13.3 * 10⁻⁶ | /℃ |
| スポット溶接性 (ホルダー組み立て時) | 良好 — 8～12 Ws、ホルダーアクセスポートを通して1.2mm以上の安定したナゲット | |
| 磁性 | 強磁性 | |
出典: DLX Alloy製品カタログ。値は水素焼鈍ストリップの状態を表します。
| パラメータ | 標準 | 備考 |
|---|---|---|
| 材料グレード | Ni200 (Ni 99.6%以上) | N4、N6、Ni201はご要望に応じて入手可能 |
| 構成 | 4P | コネクタあたり4セル並列 |
| 全体幅 | 49.5 mm | ±0.1 mm; 標準4Pホルダーに最適化 |
| ピッチ距離 | 19.5 mm | ±0.05 mm; 成形セルポケットに一致 |

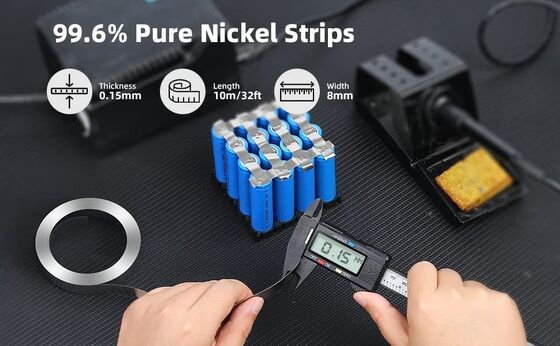

| ストリップ厚さ | 0.10 / 0.15 / 0.20 mm | ±0.01 mm (ゲージごと) |
| 表面仕上げ | 明るい (H₂焼鈍) | 事前洗浄不要 |
| エッジ状態 | バリなし、ワイヤーEDMスリット | < 0.01 mm バリ — ホルダー接触に安全 |

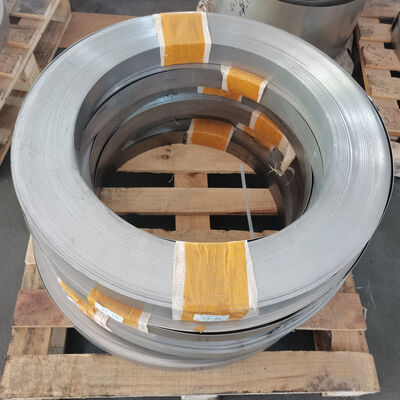

| パッケージ | プラスチックスプール + カートン / コイル + ポリ袋 | VCI紙インターリーブ |
| MOQ | 5 kg | 無料サンプルあり |
配送: 在庫品標準4P / 19.5mm / 49.5mm構成は3～7営業日。非在庫ピッチ/幅: ダイセットアップに2～3日追加。航空貨物30kg未満; バルクは海上輸送。出発地: 上海。
常州DLX合金有限公司は、ホルダーベースのバッテリー組立ラインにニッケルストリップを供給してきた経験から、「49.5mm」が決して恣意的な数字ではないことを知っています。それは、ストリップが4P ABSフレームに詰まったり、擦れたり、ショートしたりすることなくドロップインできるクリアランス寸法であり、実際のセルホルダーを測定して得られた寸法であり、計算の丸めではありません。2002年以来、常州にある当社の12,000 m²のニッケル専門工場では、標準ホルダー互換ジオメトリ（19.5mmおよび20.2mmピッチ、49.5mmおよび52.0mm幅、1Pから9P構成まで）専用のプログレッシブダイセットを維持してきました。組立プロセスがストリップのホルダーへの適合性に依存する場合 — 信頼性高く、繰り返し可能で、数ヶ月離れた生産バッチ間でも — DLXはホルダーベース製造が要求する寸法の一貫性と金属品質を提供します。ISO9001認証、月間500トン生産能力、40カ国以上に供給。

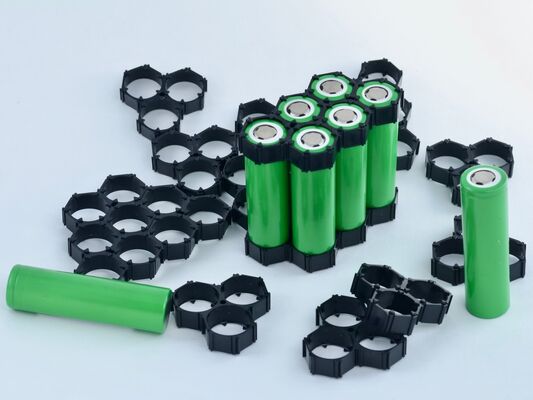

標準的な4P 18650セルホルダーの内部コネクタベイは約50.0～51.0mmです。49.5mm ±0.1mmのストリップは、片側あたり約0.25～0.75mmのクリアランスを提供します。これは、ストリップがホルダー壁に摩擦なくドロップインできる十分なクリアランスですが、ストリップが横方向に移動してセル缶に接触するほど大きくはありません。お使いのホルダーのベイ幅がこの標準と異なる場合は、仕様に合わせてスリット加工いたします。ホルダーの図面またはサンプルホルダーをお送りいただければ、正しい幅を確認いたします。
はい。49.5mm幅と19.5mmピッチは、主要メーカーのオープンフレーム（格子型）および完全密閉型（ボックス型）4P 18650ホルダーの両方と互換性があります。トップカバー付きの密閉型ホルダーの場合、ストリップのバリのないエッジは特に重要です。密閉されたホルダーキャビティ内の鋭利なエッジは、振動サイクル中にカバープラスチックを摩耗させ、パック内部にゴミを発生させる可能性があります。DLXの< 0.01mmのバリ高さはこのリスクを排除します。
ホルダーベースの溶接では、通常、電極がホルダーフレームの開口部（多くの場合直径6～8mm）を通してセルキャップにアクセスする必要があります。電極は、そのポート内で中心を合わせ、ホルダー壁の厚さによるわずかなオフセットにもかかわらず、一貫したエネルギーを供給する必要があります。DLXの90～120 HB軟質焼鈍ストリップは、標準的なホルダーアクセスポートを通して8～12 Wsで安定して溶接できます。ホルダーの壁が異常に厚い場合やアクセスポートが狭い場合は、量産前にサンプルストリップでのテストをお勧めします。
はい。同じプログレッシブダイがN4、N6、Ni200、Ni201ストリップを打ち抜きます。工具は同一で、入力コイル材のみが変更されます。アプリケーションでより高い純度（海洋または医療用エンクロージャー用の99.9%のN4）または低炭素ニッケル（急速充電熱サイクル用のNi201）が必要な場合は、注文時にグレードを指定してください。リードタイムは同じで、価格は上記の表に示すようにグレードによって異なります。
当社では、4P構成で18.5mm、19.0mm、19.5mm、20.2mm、20.5mmピッチのプログレッシブダイを在庫しています。ホルダーのピッチが標準ダイの間にある場合は、社内のSodick EDMツールルームで10～12営業日以内にカスタムダイをカットできます。初回注文500kg以上でクレジットされる、一度限りの工具セットアップ料金がかかります。ホルダーの図面をお送りいただければ、24時間以内に適切なダイとリードタイムを確認いたします。
