|
| ブランド名: | DLX |
| モデル番号: | ni200純粋なニッケル |
| MOQ: | 2kg |
| 価格: | 交渉可能 |
| 支払い条件: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 月産500トン |
バッテリーパックの組立ラインが、バリのあるエッジでセルのラッパーを傷つけるニッケルストリップのバッチが届いたため、あるいはピッチのずれでスポット溶接機が3回に1回再位置決めを強いられるため、午後半休になったとします。そのコストはストリップだけではありません。不良セル、遊休労働力、そして1日遅れの出荷です。DLXは、レーザー測定された19mmピッチ間隔で、日本のソディック製工具でバリのないエッジにスリット加工された4P純ニッケルストリップを、4つのニッケルグレード（N4、N6、Ni200、Ni201）で、0.1mm、0.15mm、0.2mmの厚さで出荷しています。各スプールは、自動溶接治具ですぐに使用できる状態で届きます — 最初から最後まで同じピッチで、手作業でのトリミングや溶接位置の再調整は不要です。
| グレード | Ni含有量 | 最適用途 | 利用可能な厚さ | 参考価格（FOB、USD/kg） |
|---|---|---|---|---|
| N4 | ≥ 99.9% (Ni+Co) | 高ドレインEVモジュール、航空宇宙用バッテリーパック、医療機器用バッテリー — 内部抵抗が主要な設計制約となる用途 | 0.1 / 0.15 / 0.2 mm | 48 – 56 |
| Ni201 | ≥ 99.9% (C ≤ 0.02%) | 高温パック環境、昇温サイクルを伴う高速充電モジュール | 0.1 / 0.15 / 0.2 mm | 42 – 50 |
| Ni200 | ≥ 99.6% | 標準18650/21700コンシューマーパック、eバイクバッテリー、パワーツールモジュール | 0.1 / 0.15 / 0.2 mm | 38 – 45 |
| N6 | ≥ 99.5% (Ni+Co) | コスト重視のエネルギー貯蔵システム、ソーラーバッテリーバンク、UPSモジュール | 0.1 / 0.15 / 0.2 mm | 32 – 38 |
価格は上海FOB、2～500kg注文に有効です。年間契約数量の場合はボリュームディスカウントがあります。MOQ: 2 kg。N6およびNi200グレードは0.5kgまで無料サンプル提供。カスタムピッチ距離、ストリップ幅、非標準厚さはご要望に応じて承ります。

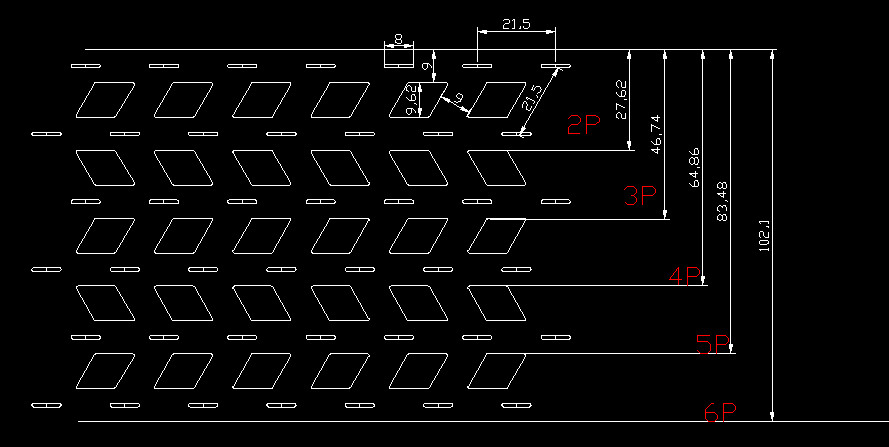

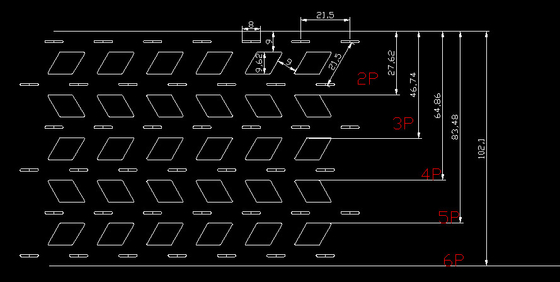

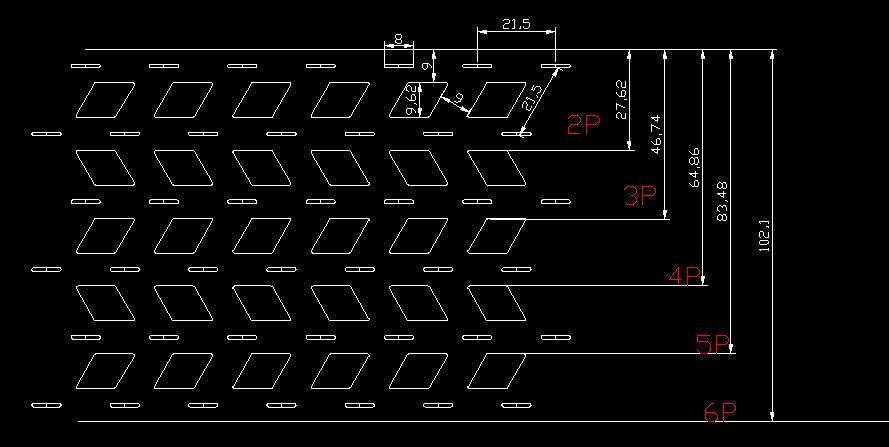

| バッテリーフォーマット | ピッチ距離 | 構成 | 標準4P幅 |
|---|---|---|---|
| 18650 | 18.5 / 19.0 / 19.5 / 20.2 mm | 1P – 9P | 49.5 mm |
| 21700 | 20.2 / 21.0 / 21.5 mm | 1P – 8P | カスタム |
| 26650 | 25.4 / 26.0 / 26.5 mm | 1P – 7P | カスタム |
| 32650 | 31.0 / 32.0 / 33.0 mm | 1P – 6P | カスタム |
| 元素 | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99.9% | ≥ 99.5% | — | — |
| Ni | — | — | ≥ 99.2% | ≥ 99.0% |
| Cu | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| Si | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| Mn | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| C | ≤ 0.01 | ≤ 0.10 | ≤ 0.15 | ≤ 0.02 |
| Mg | ≤ 0.01 | ≤ 0.10 | — | — |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| P | ≤ 0.001 | ≤ 0.002 | — | — |
| Fe | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
出典: DLX合金製品カタログ。すべての出荷に完全な組成を含むEN 10204 3.1 MTC。
| 特性 | 値 | 単位 |
|---|---|---|
| 引張強さ (Rm) | ≥ 462 | MPa |
| 降伏強さ (Rp0.2) | ~ 170 | MPa |
| 伸び (A5) | ≥ 35 | % |
| 硬度 | 90 – 120 | HB (軟質焼鈍) |
| 密度 | 8.908 | g/cm³ |
| 融点 | 1435 – 1455 | ℃ |
| 電気抵抗率 (20℃) | 0.096 | μΩ・m |
| 熱伝導率 | 70.2 | W/m・K |
| 熱膨張係数 (20–100℃) | 13.3 * 10⁻⁶ | /℃ |
| スポット溶接性 | 良好 — 標準的なキャパシタ溶接機で8～12 Wsで安定したナゲット形成 | |
| 表面 | 光沢、水素焼鈍、酸化物なし | |
| 磁性 | 強磁性 | |
出典: DLX合金製品カタログ。軟質焼鈍ストリップの状態を表す値。
| パラメータ | 標準範囲 | 備考 |
|---|---|---|
| 材料グレード | N4, N6, Ni200, Ni201 | 純ニッケルのみ — メッキ鋼や銅は使用しません |
| ストリップ厚さ | 0.10 / 0.15 / 0.20 mm | ±0.01 mm公差; カスタム厚さも利用可能 |
| ストリップ幅 | ≤ 350 mm | 標準4P幅: 49.5 mm (18650) |
| ピッチ距離 | 18.5 / 19.0 / 19.5 / 20.2 mm | スプール全長で±0.05 mm公差 |
| 構成 | 1P – 9P | 社内に2,000以上のプログレッシブダイセットを保有 |
| エッジ仕上げ | バリなし (ワイヤーEDMスリット) | 10倍検査で0.01 mm未満のバリ高さ |
| 表面 | 光沢、水素焼鈍 | 残留引き抜き潤滑剤や酸化層なし |
| パッケージ | スプール入りカートン / コイル入りポリ袋 | カスタムスプール寸法も利用可能 |
| MOQ | 2 kg | 評価用無料サンプル |
配送: 支払い確認後、通常3～7営業日以内に標準出荷されます。30kg未満の注文は航空貨物（DHL、FedEx、UPS）、バルク注文は海上貨物（FCL/LCL）です。出発港: 上海。
常州DLX合金有限公司は、時々ニッケルを加工する汎用プレス加工業者ではありません。当社はニッケル専用メーカーであり、2,000以上のプログレッシブダイセットをバッテリーパックインターコネクタ専用に設計しています — シングルセル18650コンシューマーパックから9P産業用エネルギー貯蔵モジュールまで、あらゆる一般的なフォーマットをカバーしています。当社の社内工具室は、日本のソディック製ワイヤーEDMおよびCNCフライス盤センターを運用しており、新しいピッチまたは構成ダイを10営業日以内に設計、切断、認定することができます。ISO9001認証を受けた溶解、圧延、スリット、水素焼鈍ラインを1つの12,000 m² の屋根の下で統合しているため、ストリップの配合、厚さ、焼き戻し、ピッチ、エッジ仕上げは1つの品質システムによって管理されます — 3つの異なる下請け業者間で引き継がれることはありません。2002年以来、DLXは40カ国以上のバッテリーパックメーカーにニッケルストリップを供給してきました。航空宇宙顧客にサービスを提供するのと同じ冶金学的な規律が、お客様の18650パックのストリップにも適用されています。
ニッケルめっき鋼は初期費用が安いですが、スケールで2つの故障モードが発生します。(1) スポット溶接中にめっき層がマイクロクラックを起こし、鋼基材が電解蒸気にさらされ、時間の経過とともに接触抵抗が増加する錆を引き起こす可能性があります。(2) 鋼のバルク抵抗率が高い（純ニッケルの0.096 μΩ・mに対し約0.15 μΩ・m）ため、同じ電流でより多くのI²R熱が発生し、パック効率が低下します。純ニッケルストリップは、パックの全サービス寿命にわたって一貫した導電率と耐食性を維持します。
標準的な18650セルの直径は18.0～18.5 mmです。最も一般的に使用されるピッチは19.0 mmで、隣接するセル間に約0.5 mmのクリアランスを設けて各セルを中央に配置します。より厚いセルホルダーまたは放熱スペーサーを使用するパックでは、19.5 mmまたは20.2 mmのピッチが必要になる場合があります。不明な場合は、セルホルダーまたは溶接ジグの中心間距離を測定してください — その測定値がお客様が必要とするピッチです。
この決定は、電流容量と溶接性のバランスを取ります。0.1 mmストリップは低エネルギー（6～8 Ws）で容易に溶接でき、セルあたり5A未満の連続電流の低電流パックに適しています。0.15 mmは、ほとんどの18650コンシューマーパック（eバイク、パワーツール）で10～20Aを流す業界標準です。0.2 mmは、20Aを超える高ドレイン用途に最も低い抵抗を提供しますが、より高い溶接エネルギー（10～14 Ws）と、より厚い材料に一貫した浸透を可能にする溶接機が必要です。DLXはこれら3つすべてを提供しています。電流要求がそれ以外を指示しない限り、0.15 mmから始めることをお勧めします。
はい。当社の工具室には2,000以上のバッテリー専用ダイセットがあり、お客様のフォーマットに対応する工具を保有している可能性が高いです。完全に新しい構成の場合、社内のソディックEDMショップが10営業日以内にプログレッシブダイを設計、切断、認定できます。カスタムダイには一度限りの工具費用がかかりますが、500kgを超える注文の場合は免除されます。図面またはサンプルストリップをお送りいただければ、24時間以内に実現可能性とリードタイムを確認します。
3つの制御があります。(1) 850～950℃での水素焼鈍により、ストリップを90～120 HBの一貫した硬度に軟化させます — 硬いストリップはより多くの溶接エネルギーを必要とし、一貫性のないナゲットを生成します。(2) 酸化物フリーの明るい表面は、溶接電極が純ニッケルに接触することを意味し、スプールごとに変動する抵抗性の酸化層ではありません。(3) 生産ストリップ100kgごとにサンプル溶接を18650セルキャップに対してプルテストします — 剥離力は15Nを超える必要があります。バッチが失敗した場合、出荷されません。
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
