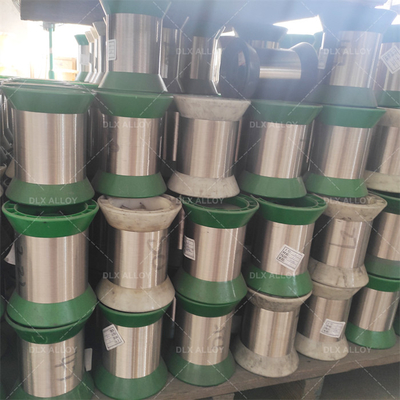

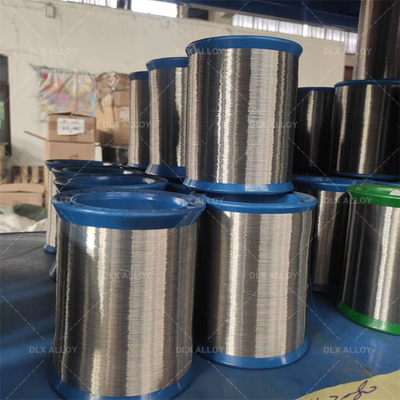

電気接続部 熱安定性 純ニッケル線 — Ni200 & Ni201 高温端子、クリンプ、バッテリータブ用

ニッケル専業工場 | 2002年創業 | Ni200/Ni201/N6 | 0.025～10mm | 315℃以上で耐酸化性

200℃のクリンプ端子内の銅線は、銅が溶ける（1085℃で溶ける）のではなく、銅表面が酸化するために故障します。酸化銅は半導体です。ワイヤと端子壁の間に膜として成長し、接触抵抗を月ごとに増加させ、接続部が過熱し、さらに酸化が速くなり、故障します。これは、目に見えないほど薄い酸化膜から始まる熱暴走です。常州DLX合金有限公司の純ニッケル線は、材料レベルでこの問題を解決します。ニッケル酸化物は、任意の温度で酸化銅よりも桁違いに遅く成長し、薄く、そして—決定的に—電気伝導性を保つため、接続抵抗は高温での長年の使用にわたって安定したままです。これが、ニッケル線がバッテリータブ、炉端子リード、高温コネクタ、および銅では生存できないあらゆる電気接合部に指定される理由です。すべての出荷品に、インゴットからスプールまでの完全なEN 10204 3.1 MTCトレーサビリティを提供します。

• 自己制限性酸化 — 高温接続におけるニッケルが銅に勝る根本的な利点— 酸化銅は連続的に成長する：酸化膜は時間と温度とともに厚くなり、接続が故障するまで接触抵抗を継続的に増加させる。ニッケル酸化物は限定的な厚さに成長し — 通常300℃で50～100nm — その後実質的に停止する。この限定的な厚さ以下では、酸化膜は薄いため、電子トンネリングにより界面全体で導電性が維持される。接続抵抗はわずかに高い値で安定し、接続寿命の間そこに留まる。これはコーティングではない。これはニッケルの根本的な特性であり — 高温電気接続にニッケル線が指定される理由である。
• Ni201 — 315℃を超える熱安定性を拡張するグレード— Ni200線は315℃まで信頼性高く機能する — 温度限界は炭素含有量（≤0.15%）による黒鉛化脆化によって設定され、酸化によるものではない。炭素含有量≤0.02%のNi201線は、酸化が限界要因となる範囲 — 通常、雰囲気に応じて500℃以上 — まで使用温度を拡張する。炉端子リード、発熱体電源接続、高温バスバーにはNi201が指定グレードである。当社は溶融時に炭素を制御 — すべてのNi201インゴットで≤0.01%を目標とする。
• 一貫した抵抗率 — 接続ワイヤ全体の予測可能なIRドロップ— 高電流接続では、ワイヤ自体が回路全体の抵抗に寄与する。50Aを流れる直径1.0mmのニッケル線1メートル長の場合、ワイヤ抵抗は約0.12Ωであり、ワイヤで消費される電力は約300W — ワイヤ温度を周囲温度より大幅に上昇させるのに十分である。ワイヤの抵抗率がスプール間で±5%変動すると、温度上昇は±5%変動し — 15℃高く動作するワイヤはより速く酸化し、より早く故障する。当社の制御された焼鈍と一貫した化学組成により、生産ロット間で±3%以内のワイヤ抵抗率を実現する。
• 光輝焼鈍 — 初期接触抵抗を決定する表面状態— 新しく作られたクリンプまたはねじ端子の接触抵抗は、組み立て時のワイヤ表面状態に依存する。光輝焼鈍されたワイヤは滑らかで酸化されていない表面を持つ — 初期接触抵抗は接触幾何学形状の理論的最小値である。空気中で焼鈍され酸洗されたワイヤは微視的に粗い表面を持つ — 真の接触面積が小さいため、初期接触抵抗は高い。光輝焼鈍は外観上のものではない — ワイヤで作られたすべての接続の電気的性能に直接影響する。
• 単金属接合互換性 — 異種金属の問題なしにニッケル線をニッケルタブに溶接— バッテリーパックでは、ニッケル線タブがセル端子をバスバーに接続する。ワイヤがニッケルでタブがニッケルであれば、抵抗溶接により単金属接合が形成される — ガルバニック腐食の可能性なし、熱膨張の差による応力なし、溶接界面での金属間相形成なし。ワイヤが銅でタブがニッケルの場合、Cu-Ni溶接界面は熱サイクルで割れる脆い金属間層を形成する。材料の互換性は材料特性と同じくらい重要である。
• ニッケル専業工場 — ワイヤ表面はニッケルであり、工具からの鉄分汚染ではない— 鋼引き抜きダイからワイヤ表面に埋め込まれた鉄粒子は、高温で酸化し — 接触界面で抵抗性の酸化鉄を形成する。これは、ワイヤ化学組成証明書からは予測できない方法で接続抵抗を増加させる。当社のダイ、潤滑剤、焼鈍炉は2002年以来ニッケルのみを処理してきた。ワイヤ表面はニッケル — ニッケルのみ — であり、接触抵抗はニッケル冶金が予測するものであり、鉄分汚染によって低下したものではない。

常州DLX合金有限公司は20年以上にわたり純ニッケル線を製造してきました。バッテリーメーカーは、クリーンに溶接でき腐食しないため、当社のワイヤをインターコネクト用に購入しています。RTDセンサーメーカーは、TCRが予測可能でメートルあたりの抵抗が一貫しているため、当社のワイヤを購入しています。リレーメーカーは、数百万回のサイクルで接触力を維持するため、当社のワイヤを購入しています。これらの顧客はそれぞれ、電気グレードニッケル線にとって何が重要かを教えてくれました — そして答えは常に同じです：一貫性。一貫した化学組成は一貫したTCRを生み出す。一貫した直径はメートルあたりの一貫した抵抗を生み出す。一貫した焼鈍は一貫した機械的特性を生み出す。一貫した表面清浄度は一貫した溶接品質を生み出す。一貫性は検査によって達成されるのではなく — インゴットからスプールまでのプロセスを制御することによって達成される。それが、統合された溶解、引き抜き、焼鈍を備えたニッケル専業工場が可能にすることである。

• 12,000㎡のニッケル専業工場— 溶解、熱間圧延、冷間引き抜き、水素光輝焼鈍、精密スプール巻き。すべてのプロセス表面はニッケルと互換性がある。電気的特性を変更する可能性のある他の金属からの交差汚染なし。
• N4、N6、Ni200、Ni201 — すべての4つの純ニッケルグレード。 N4は精密RTDおよびTCR変動が最小限の高信頼性電気接続用。N6は標準バッテリーインターコネクトおよびリレー部品用。
• 0.025～10mmの直径範囲。 RTDセンサーエレメント用細線。リレーコンタクトアームおよびコネクタスプリング用中線。高電流バッテリーインターコネクト用太線。
• ISO9001、インゴットからスプールまでの完全なトレーサビリティ。SGS認定。TCRデータおよびメートルあたりの抵抗は要求に応じて入手可能。熱起電力証明書（熱電対延長線用）。

インゴットから完成線まで化学組成を証明。電気用途では、Ni含有量、Fe含有量、微量元素がTCR、抵抗率、熱起電力の安定性を決定する。
