18650蓄電池接続の純粋なニッケルのストリップ49.5mmの幅2pのストリップ

49.5 mm 幅の 2P ストライプは,パック列の横断で 18650 細胞ペアを接続するための標準フォーマットです.49.5mm 2P 純ニッケルストライプ18650電池接続サービスのためにローリングされている: セル間隔に合わせて19.5mmのピッチ,安定したスポット溶接のための明るい表面,電流経路の熱を低く保つために0.096μΩ·mの抵抗性.Ni200とNi201は このラインの標準品種ですN4/N6も用意されています.厚さ0.10.15mmと0.2mmは典型的なパック用で,他のサイズは図面ごとにカスタマイズされます.

バッテリー接続ストライプは2つのフォーマットファミリーで提供されています.狭いタブストライプ (2-15mm) は個々のタブ幅に切断され,セルごとに溶接されます.このような広いストライプ 49.5mmフォーマットには,プリパンチまたはプリパターンの2Pレイアウトがあります.選択は容量の問題です: 幅幅のパターンのあるストライプは,溶接布置が固定されているバッチ組成に適しています.狭いタブストックは柔軟性や混合型パックに適していますこのページでは,26650 2P接続のための幅49.5mmのフォーマットが提供されています. あなたのパックは別のセルまたは構成を使用した場合,同じニッケルストライプは,図面ごとに他の幅とパターンで利用できます..

注:標準のストライプの注文は,MOQは5kgから始まり,高純度N4ストライプは3kgから始まります.厚さと寸法は,顧客の要求に応じて生産できます. 確認のためにあなたの図面を送信します.

• 2P パターン 18650 ペア幅49.5mm,ピッチ19.5mmは,片帯に2つの並列セルを組み合わせ,組み立て作業を節約します.
• 低抵抗性抵抗は0.096μΩ·mで,バッテリーパックはより強力になり,エネルギーが節約されます.
• 簡単に溶接し,安定した接続純粋なニッケルが良い点溶接特性を持つため,強く繰り返す溶接が可能になります.
• 明るい表面清潔で明るい仕上げで 溶接接触と一貫した浸透が可能です
• 張力強さと加工能力が良い純ニッケルに固有の耐腐蝕性と磁気特性を持つ.

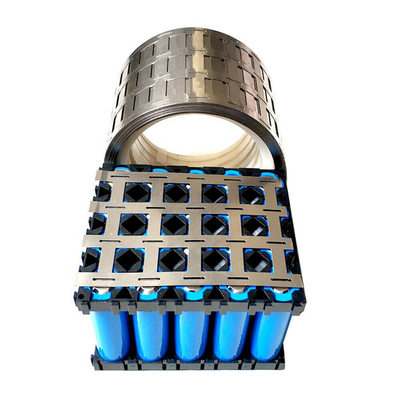

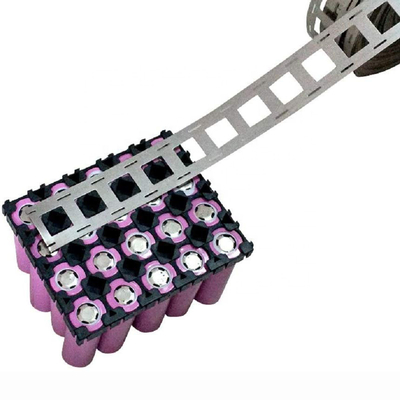

18650の2つのセルが隣接してピッチを定義します. ストライプの19.5mmのピッチ距離はセル間隔に一致し,49.5mmの幅はペアプラス溶接地をカバーします.個々のタブの代わりに,前もってサイズされた広いストライプを使用すると,処理ステップをカットし,列全体で溶接位置を一貫して保ちます.操作者ではなく

2P構成では,2つのセルが接続を共有しているため,ストライプは組み合わせた電流経路を運びます.低抵抗 (0.096 μΩ·m) は,溶接関節の加熱を制限し, 19.5mmピッチは,ギャップを介してではなく,セル端に溶接点を保持図面ごとにカスタムピッチと幅が利用できます. セル間隔と列のレイアウトを教えて下さい. ロールする前にパターンが確認されます.

すべての4つのグレードは合金ではなく,商業的な純度ニッケルで,すべての耐性スポット溶接できれいに溶接されます. Ni201 (≥99.0% Ni,C ≤0.02%) はバッテリーサービスのための低炭素選択です.C ≤0.15%) は経済基準であり,N4 (≥99.9%) とN6 (≥99.5%) はGB指定システムに従います.純度と炭素は溶接の動作と長期腐食に影響します.導電性がない 図面が呼び出すグレードを指定します工場の証明書には実際の化学成分が記載されています

スポット溶接は表面で決定されます: 油,酸化物,ブールが失敗した溶接の最初の原因です.このストライプは,明るい,きれいな表面で生産され,組成,厚さのために各バッチをチェックします.,製造プロセス 溶融,ロール,熱処理,仕上げ,試験は社内で行われます.次のコイルは最初のように溶接.

放出前には,各バッチは化学組成分析,厚さと幅測定,機械性能試験,表面検査を通過します.溶接領域の表面の清潔性は,特にチェックされます油と酸化物は,タブ溶接が失敗する主な原因であり,出荷に付随するバッチ記録があります.

• Ni200 / Ni201 ストライプ ASTM B162 (ニッケルプレート,シート,ストライプ)
• N4 / N6ストライプ GB/T 2072-2020 (ニッケルとニッケル合金ストライプとフィルム)
• 輸出文書 標準規格 EN 10204 3.1 MTC

• 標準:ASTM B162,GB/T 2072-2020,EN 10204
• 業界文献:ASM専門手帳:ニッケル,コバルト,およびそれらの合金 (ASM国際);ニッケル研究所腐食およびアプリケーションガイド
• 主要情報源:工場カタログ,工場試験証明書 (EN 10204 3.1),ISO 9001 / SGS証明書

ストリップは,紙箱に巻き込まれて,またはポリバッグで巻き込まれて,必要に応じてエッジ保護で供給されます. 標準生産では7-15日,少量のストックでは3-7日,そして 15-30 日 複雑なカスタム要件 あなたの図面に対して確認.

バッテリーの顧客は DLX を選択する理由が同じです 到着したストリップは 指定したストリップと一致します溶接の動作が同じで 組成が違うから2002年から行われているニッケル専用ラインで,毎回ボートごとに幾何学と表面を検証しています. ISO 9001とSGS認証システムで,年間1万tの容量とEN 10204の輸出文書です.1輸出市場のバッテリーパックメーカーに パターン付きと平面ニッケルストライプを供給しています

図と数値を提出して 確認された価格を申し出てください

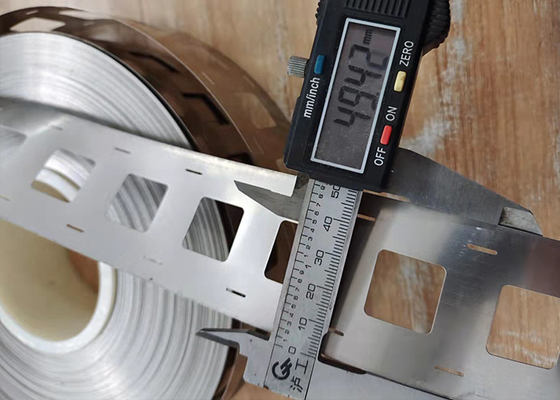

幅49.5mm,ピッチ19.5mmは,各ストライプ (2P) の2つの平行18650セルにサイズされています.異なるセル間隔や列のレイアウトのために,図面ごとにピッチと幅をカスタマイズします 細胞の設定を送信し,パターンを確認します.

はい.ピッチと幅は,注文の確認時に図面ごとにロックされます.標準ピッチは19.5mm,幅は49.5mmで,両方ともあなたのパック幾何学に調整できます.

0.1mmは,熱量入力が懸念される軽量パックに適しています. 0.15mmは,電流容量と溶接可能性の共通のバランスです. 0.2mmは,要求の高いパックでより高い電流を運びます.ストライプ範囲は0.05-0.5mm 全体として

Ni201 (低炭素,≥99.0% Ni) は典型的なバッテリー選択であり,Ni200 (≥99.2%) は経済的な標準であり,N4 (≥99.9%) とN6 (≥99.5%) はGBシステムに従います.注文に指定し,工場証明書に一致します..

標準帯は5kgから始め,高純度N4帯は3kgから.N6/Ni200 (0.5kg) のサンプルは無料.N4/Ni201のサンプルは50kg以上の最初の注文で請求され,返金されます.

標準生産船は7~15日,少量在庫は3~7日,複雑なカスタム要件は,引き出しの確認後15~30日.輸出注文にはEN 10204 3が含まれます.1 工場の試験証明書とバッチ試験記録.
