| ブランド名: | DLX |
| モデル番号: | 純ニッケルパイプ |
| MOQ: | 50kg |
| 価格: | $20-$30/kg |
| 支払い条件: | L/C、T/T、ウェスタンユニオン |
| 供給能力: | 月産500トン |

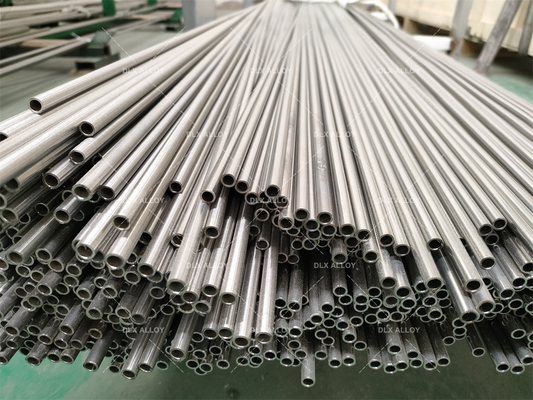

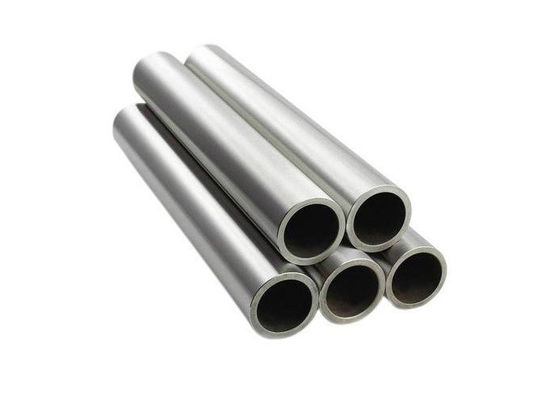

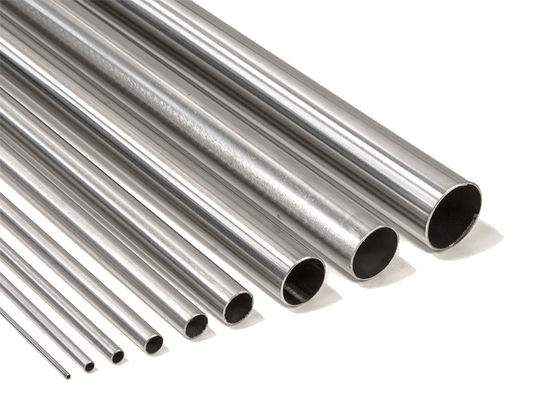

工業プロセスラインは、最も弱い境界で破損します。特に、高温の苛性アルカリや塩化物のような媒体では、パイプ材料がその境界となります。この16mmシームレス純ニッケルパイプは、Ni+Co含有量が99.9%以上のN4（NP1）高純度ニッケルから製造されており、腐食が最も発生しやすい不純物サイトを最小限に抑えています。冷間加工されたシームレス構造は、縦方向の溶接シームを排除し、均一な肉厚を実現しているため、圧力を予測可能に伝達します。外径、肉厚、長さは図面に従ってカスタム製造されるため、パイプは既存のラインに合わせて調整するのではなく、構築中のラインに適合します。各バッチは組成試験を受け、EN 10204 3.1の材料証明書を付けて出荷できます。
| パラメータ | 値 | 注記 |
|---|---|---|
| 標準OD | 16 mm | 推奨サイズ |
| 肉厚 | 図面によるカスタム | 注文確定時に固定 |
| 長さ | 図面によるカスタム | — |
| 調質 | 焼鈍 / 冷間加工 | 図面による |
| 表面仕上げ | 酸洗 / 光沢 | 図面による |
| 公差 | ASTM B161 / GB/T 2882-2023準拠 | 図面による正確な値 |
カスタムパイプの最低注文数量10kgには、図面設定と熱処理割り当てが含まれるため、公差は図面通りに固定できます。N4高純度パイプは3kgのMOQで入手可能です。
| 側面 | シームレス（冷間加工） | 溶接 |
|---|---|---|
| 縦方向溶接シーム | なし | あり |
| 肉厚の均一性 | 円周全体で均一 | 溶接部による |
| 圧力用途 | 推奨 | 溶接資格があれば許容 |
| 準拠規格 | ASTM B161 / GB/T 2882-2023 | ASTM B725 |
MAWPはBarlow式 MAWP = 2·S·t/D で推定、許容応力S = 100 MPa、外径D = 16 mmを仮定。実際の設計値は図面および準拠規格に従って確認されます。
| 肉厚 t | MAWP（S = 100 MPaと仮定） | 理論破裂（焼鈍引張強さ ≥462 MPa、安全率なし） |
|---|---|---|
| 1.0 mm | 12.5 MPa | 約57.8 MPa |
| 1.5 mm | 18.75 MPa | 約86.6 MPa |
| 2.0 mm | 25.0 MPa | 約115.5 MPa |
すべての値は記載された仮定に基づいて計算されたものであり、保証された定格ではありません。
純ニッケルパイプは、主に高温苛性アルカリに対する耐性と、塩化物含有環境での良好な挙動のために工業界で指定されています。グレードの純度が性能を左右します。N4（≥99.9% Ni+Co）は不純物による攻撃を最小限に抑え、N6およびNi200は一般的な工業用腐食および化学サービスに対応します。
| 媒体クラス | 推奨グレード | 根拠 |
|---|---|---|
| 高温苛性アルカリ（NaOH / KOH） | N4 / Ni200 | 高純度 + 化学サービス |
| 一般的な工業用腐食 | N6（NP2） | 最適な用途：工業用腐食 |
| 化学処理 | Ni200 | 最適な用途：バッテリー、化学 |
| 高温サービス | Ni201 | 最適な用途：高温サービス |
| 真空電子 | N4 | 最適な用途：真空電子 |
焼鈍状態の純ニッケルパイプは、35%以上の伸びを示し、設置時の曲げや冷間加工を可能にします。曲げ半径、マンドレル要件、肉厚減少限界は用途によって異なり、図面に従って確認する必要があります。量産前に試作曲げを推奨します。
| 産業 | 典型的な用途 | 推奨グレード |
|---|---|---|
| 化学処理 | 苛性アルカリ/化学薬品移送ライン | Ni200, N4 |
| 電子・真空 | 高純度プロセスチューブ | N4（Ni+Co ≥99.9%） |
| エネルギー/電力 | 高温配管 | Ni201 |
| 一般工業 | 腐食サービス | N6 |
| グレード | Ni含有量 | 最適な用途 | 参考価格（FOB、USD/kg） |
|---|---|---|---|
| N4（NP1） | ≥99.9% | 真空電子 | 420-480 |
| Ni201 | ≥99.0% | 高温サービス | 350-390 |
| Ni200 | ≥99.2% | バッテリー、化学 | 340-380 |
| N6（NP2） | ≥99.5% | 工業用腐食 | 300-340 |
参考価格はFOBの目安範囲であり、最終見積もりはサイズ、数量、納期によって異なります。
| 元素（重量%） | N4 | N6 | Ni201 | Ni200 |
|---|---|---|---|---|
| Ni+Co | 99.9 | 99.5 | — | — |
| Ni | — | — | ≥99.0 | ≥99.2 |
| C | ≤0.01 | ≤0.10 | ≤0.02 | ≤0.15 |
| Cu | ≤0.015 | ≤0.10 | ≤0.25 | ≤0.25 |
| Si | ≤0.03 | ≤0.10 | ≤0.35 | ≤0.35 |
| Mn | ≤0.002 | ≤0.05 | ≤0.35 | ≤0.35 |
| Fe | ≤0.04 | ≤0.10 | ≤0.40 | ≤0.40 |
| S | ≤0.001 | ≤0.005 | ≤0.01 | ≤0.01 |
| P | ≤0.001 | ≤0.002 | — | — |
| Mg | ≤0.01 | ≤0.10 | — | — |
出典：DLX製品カタログ；バッチごとの検証はご要望に応じて可能です。
| 密度 | 8.908 g/cm³ |
| 融点 | 1435-1446°C |
| キュリー温度 | 358°C |
| 引張強さ（焼鈍） | ≥462 MPa |
| 伸び（焼鈍） | ≥35% |
| 硬度（焼鈍） | 90-120 HB |
| せん断弾性率 | ~76 GPa |
| 電気抵抗率 | 0.096 μΩ·m (20°C) |
| 熱伝導率（Ni200） | 70.2 W/m·K |
| 形状 | シームレス純ニッケルパイプ（冷間加工） |
| 推奨サイズ | 16 mm OD |
| カスタム範囲 | 図面によるOD / 肉厚 / 長さ |
| 調質 | 図面による焼鈍 / 冷間加工 |
| 表面仕上げ | 図面による酸洗 / 光沢 |
| 梱包 | バンドル、端部保護、木製ケース |
| Ni200 / Ni201 | ASTM B161（シームレスニッケルパイプおよびチューブ）; ASTM B163（シームレスニッケルおよびニッケル合金コンデンサーおよび熱交換器チューブ）; ASTM B725（溶接ニッケルパイプ、溶接構造が指定されている場合） |
| N4（NP1） / N6（NP2） | GB/T 2882-2023（ニッケルおよびニッケル合金パイプ、2023年11月27日発行、2024年6月1日発効、現在有効） |
パイプは輸送中の端部および表面の損傷を防ぐために端部保護を施したバンドルにし、輸出用に木製ケースで出荷されます。リードタイム：7-15日。材料証明書および検査書類は各出荷に同梱されます。
常州DLX合金有限公司は、2002年から年間1,200トンの生産能力を持つ12,000 m²の工場でニッケル合金を製造しています。パイプに関して、当社のエンジニアリングの考え方はシンプルです。パイプは圧力境界であり、その境界は引き出される材料と同じくらいしか良くありません。DLXのすべてのパイプ注文は、そのように扱われます。媒体に対するグレードの確認、図面による寸法の固定、バッチ組成の試験、出荷前の圧力完全性の文書化。
A: 16mm OD標準を超えるすべての寸法（肉厚、長さ、非標準外径）は図面通りに製造され、注文確定時に公差が固定されます。
A: N4（NP1）については、Ni+Coが99.9%以上であれば保証されます。組成はバッチごとに試験され、EN 10204 3.1材料証明書で文書化できます。
A: グレードマトリックス（N4 / N6 / Ni200 / Ni201）は、高純度、一般的な腐食、化学薬品、高温サービスに対応します。媒体と運転条件を共有していただければ、グレードを確認します。
A: Ni200 / Ni201パイプはASTM B161（シームレス）に準拠し、B163およびB725はサービスによって参照されます。N4 / N6パイプはGB/T 2882-2023に準拠しており、2024年6月1日から有効です。
A: N4高純度パイプは3kg、カスタム標準グレードパイプは10kgです。サンプルポリシー：N6 / Ni200は無料0.5kg。N4およびNi201のサンプルは有料ですが、50kgを超える初回注文で返金されます。
