| ブランド名: | DLX |
| モデル番号: | タイプTの熱電対延長ワイヤー |
| Moq: | 5 |
| 支払条件: | L/C,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月300トン |

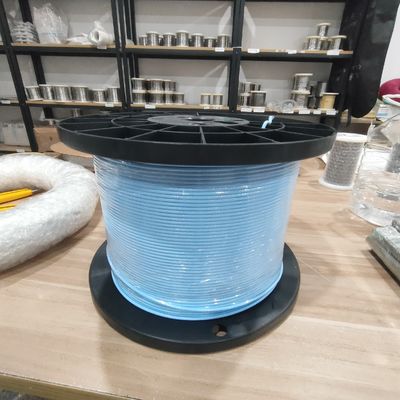

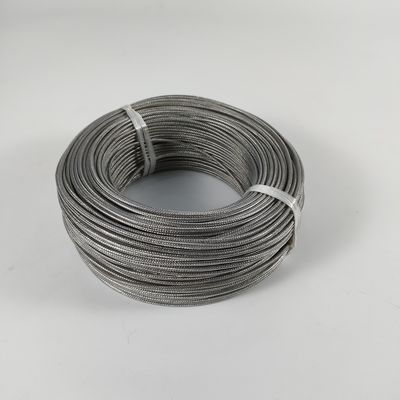

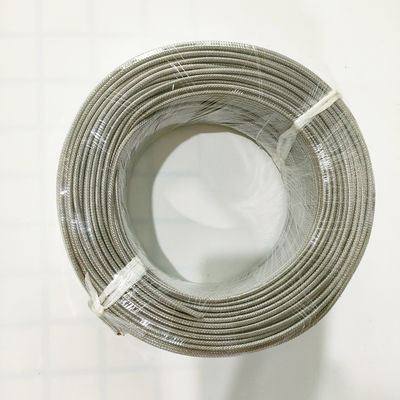

高温ケーブル 熱電偶補償線 T型 熱電偶延長線
T型熱対補償線は,T型熱対と温度計を接続するために使用される特殊な線である.主に冷たい端の温度の変化によって引き起こされる測定誤りを補償するために熱電池の冷たい端を拡張するために使用されます熱電力の性能と安定性が優れています特定の温度範囲 (例えば -60°Cから260°C) 内で,T型熱対と同じ熱電電電動力特性を維持できる.
T型補償ワイヤは,通常,銅-銅-ニッケル合金材料ででき,ポリビニル塩化物 (PV),ポリパーフルオロエチレンプロピレン (FEP) と溶解型ポリテトラフルオロエチレン (PFA) は,異なる環境での使用要件を満たす一般用モデルには,TX-G (一般用),TX-H (一般用),TX-GS (精密用) とTX-HS (精密耐熱用) が含まれる.
この補償ワイヤーは,石油,化学,メタル,電気電力,その他の産業の自動温度測定システムに広く使用されています.温度測定精度を効果的に向上させ,測定システムの安定性と信頼性を確保できる.
| コード | 熱電池の配線部品 | |
| +ポジティブな足 | - 足が消えた | |
| N | ニクロシ (NP) | ニシマグネシウム (NN) |
| K | ニ-Cr (KP) | ニアル=シ (KN) |
| E について | ニ-Cr (EP) | クーニ |
| J | 鉄 (JP) | クーニ |
| T | 銅 (TP) | クーニ |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (アメリカ試験材料学会) E 230 | (アメリカ国立標準研究所) MC961 | (国際電機技術委員会による欧州規格 584) - 1/2/3 | (ドイツ工業基準) EN 60584 -1/2 | (イギリス標準) 49371041EN 60584 - 1/2 | (フランス標準) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (日本の産業基準) C 1602 - C 1610 | (ロシアの仕様の統一) 3044 |
作業温度範囲
| 直径/mm | 長時間 作業温度 /oC | 短時間 作業温度 /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
銅-銅-ニッケル熱偶 (T型熱偶),銅-恒定熱偶とも呼ばれる.低温測定のための最適な低コスト金属熱偶である.その正電極 (TP) は純粋な銅,その負電極 (TN) は銅-ニッケル合金で,しばしばコンスタンタンと呼ばれる.それはニッケル-クロム-コンスタンタン のコンスタンタン EN と互換性があるが,鉄-コンスタンタン のコンスタンタン JN と互換性はない.2つともコンスタンタンと呼ばれていますが.
銅-銅-ニッケル熱対の測定温度範囲は -200~350°Cである.

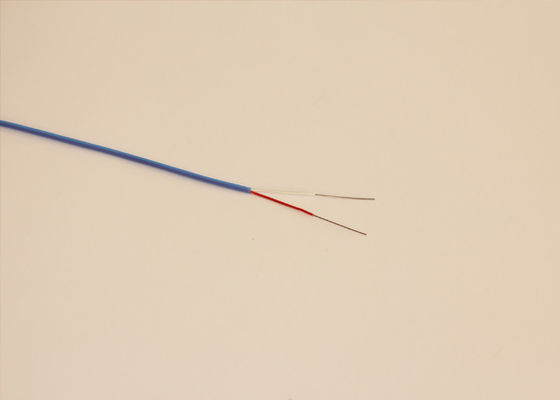

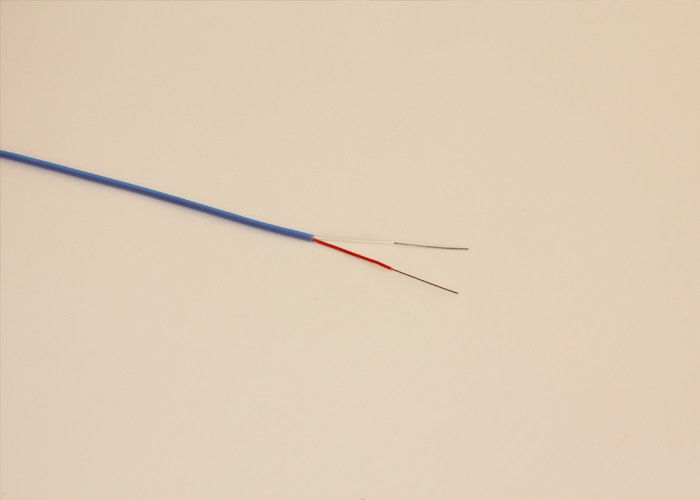

材料と構造:T型補償線は,通常銅 (正電極) と銅ニッケル合金 (負電極) で作られています.隔熱層は赤 (正電極) と白 (負電極).
温度範囲: 補償ワイヤの動作温度範囲は,通常のグレードでは-40°Cから70°Cまたは105°C,耐熱グレードでは-65°Cから200°Cまたは260°Cである.
精度レベル: 通常級と精度級に分けられ,精度級は測定精度が高くなります.
反干渉能力:一部の補償線は,電磁干渉を効果的に減らすことができるシールド設計を採用します.
Q1: T型熱対補償線の機能は何ですか?
A1: T-type compensation wire is used to extend the cold end of the thermocouple and move the reference end of the thermocouple from the high temperature area to a place with a more stable ambient temperature to improve the temperature measurement accuracy.
Q2: T型補償ワイヤの材料は?
A2: T型補償ワイヤの正電極材料は銅で,負電極材料は銅-ニッケル合金です.
Q3: T型補償ワイヤの温度範囲は?
A3: T型補償ワイヤの動作温度範囲は:
標準級: -40°C~70°Cまたは -40°C~105°C
耐熱グレード: -65°C~200°C または -65°C~260°C
