| ブランド名: | DLX |
| モデル番号: | タイプJの熱電対延長ワイヤー |
| MOQ: | 5 |
| 支払い条件: | L/C、T/T、Western Union、 |
| 供給能力: | 月300トン |

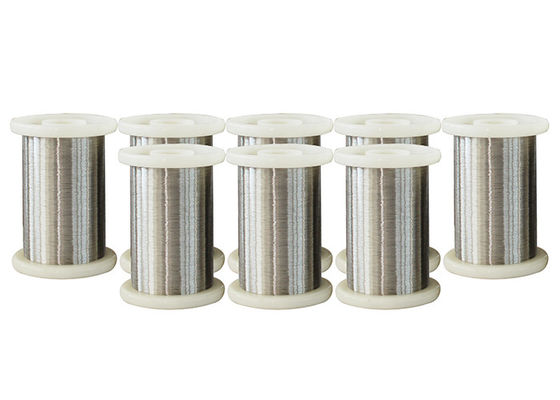

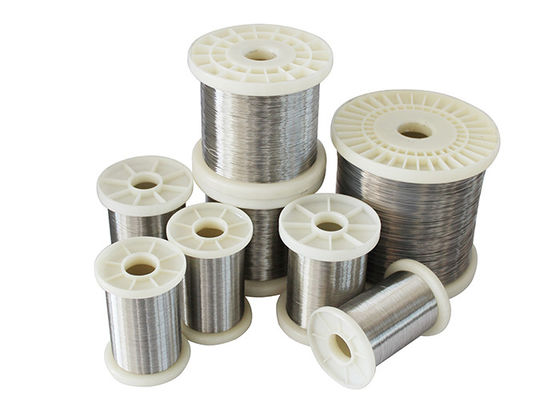

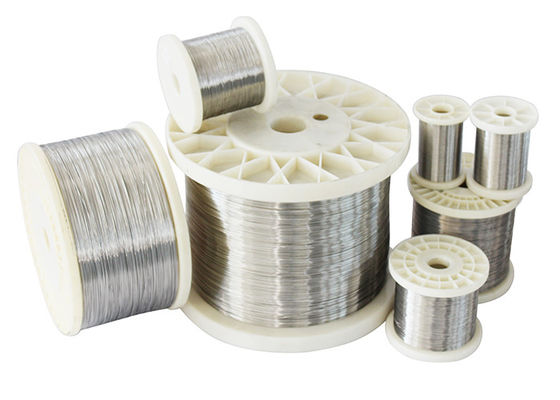

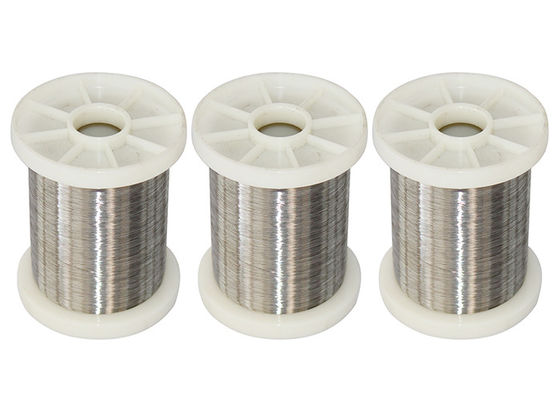

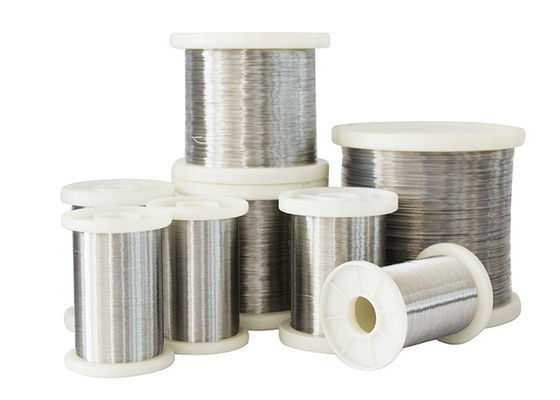

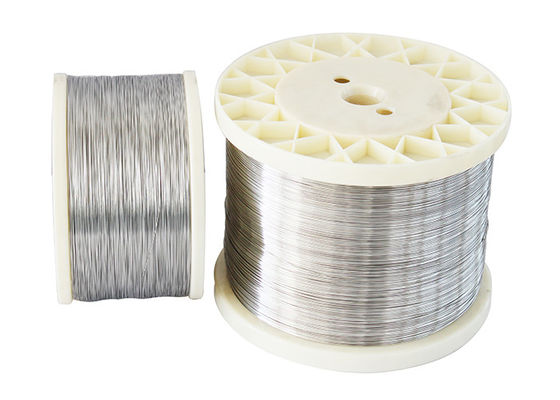

タイプJ熱電対延長ワイヤー（JP--鉄、JN-Cu-Ni）は、鉄・コンスタンタン熱電対ワイヤーとしても知られています。真空、酸化、不活性、または還元雰囲気での使用に適しています。鉄素子は538℃を超える温度で急速に酸化するため、高温での長寿命化には太めのゲージワイヤーが推奨されます。
当社の製造施設は、温度測定機器およびケーブル用のタイプKX、NX、EX、JX、NC、TX、SC/RC、KCA、KCBを含む様々な熱電対補償ワイヤーの製造を専門としています。すべての製品は以下の規格に準拠しています。
これらの熱電対補償ケーブルは、計装ケーブルとも呼ばれ、プロセス温度測定に不可欠です。ペア計装ケーブルと構造は似ていますが、接続する熱電対の熱電特性に合わせた特殊な導体材料を備えています。
| コード | プラス側 | マイナス側 |
|---|---|---|
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | 鉄 (JP) | Cu-Ni |
| T | 銅 (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN |
| E 230 | MC 96.1 | 584-1/2/3 | EN 60584 -1/2 |
| BS | NF | JIS | GOST |
| 4937.1041, EN 60584 -1/2 | EN 60584 -1/2 - NFC 42323 - NFC 42324 | C 1602 - C 1610 | 3044 |
| 直径 (mm) | 長期使用温度（℃） | 短期使用温度（℃） |
|---|---|---|
| 0.3, 0.5 | 300 | 400 |
| 0.8, 1.0, 1.2 | 400 | 500 |
| 1.6, 2.0 | 500 | 600 |
| 2.5, 3.2 | 600 | 750 |
| 熱電対タイプ | 補償ワイヤー | 使用分類 | 温度（℃） | 標準EMF（μV） | 精度グレード許容差 | 一般グレード許容差 |
|---|---|---|---|---|---|---|
| J | JX | G | -25 | -1,239 | ±62 (-1,177～-1,301) | ±123 (-1,116～-1,362) |
| G | 100 | 5,269 | 5,207～5,331 | 5,146～5,392 | ||
| H | -25 | -1,239 | ±62 (-1,177～-1,301) | ±123 (-1,116～-1,362) | ||
| H | 100 | 5,269 | 5,207～5,331 | 5,146～5,392 | ||
| H | 200 | 10,779 | 10,717～10,841 | 10,656～10,902 |
利用可能なワイヤー直径：0.10～8.0 mm
