| ブランド名: | DLX |
| モデル番号: | タイプJの熱電対延長ワイヤー |
| MOQ: | 5 |
| 支払い条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給能力: | 月300トン |

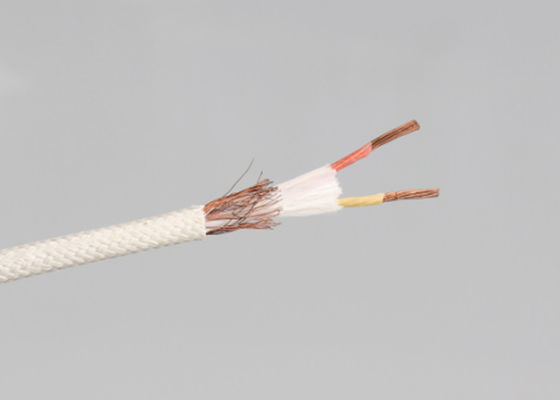

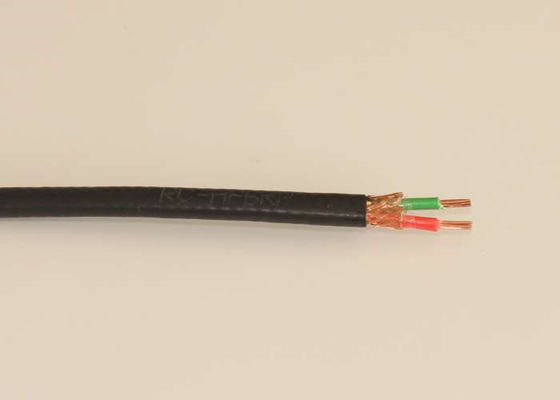

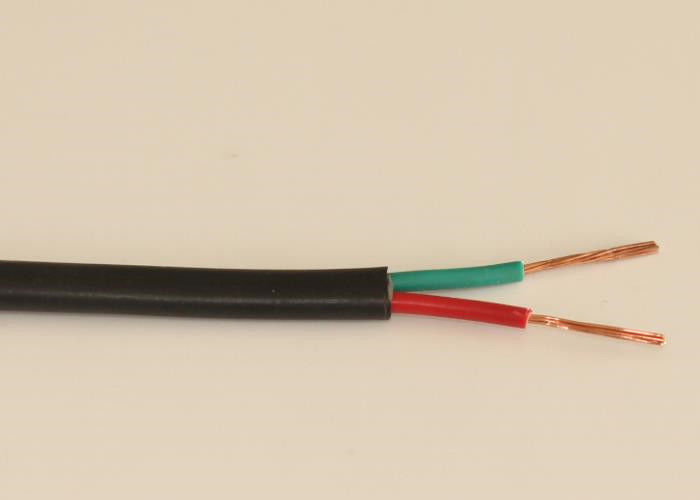

タイプJ熱電対補償導線 2芯 熱電対ケーブル
J型熱電対補償導線は、J型熱電対測定ループを延長し、冷接点温度変化を補償するために使用される特殊なワイヤーです。鉄-銅-ニッケル合金などの材料で作られており、良好な熱電性能と安定性を持ち、一定の温度範囲（通常-25℃から70℃、または絶縁材によってはそれ以上）でJ型熱電対と同じ熱電起電力特性を維持できます。
絶縁材とシース材に応じて、J型補償導線には、ポリ塩化ビニル絶縁ポリ塩化ビニルシース（JX-GA-VV）、フッ素樹脂絶縁シース（JX-HA-FF）、架橋ポリエチレン絶縁ポリ塩化ビニルシース（JX-GA-YJV）など、さまざまなモデルがあります。さらに、シールド線や難燃線もあり、異なる環境での干渉防止や防火要件を満たすことができます。
J型補償導線は、電力、冶金、化学工業などの産業用温度測定分野で広く使用されており、温度測定システムの精度と信頼性を効果的に向上させることができます。使用する際は、J型熱電対との整合性に注意し、ワイヤーのプラス極とマイナス極が正しく接続されていることを確認してください。
| コード | 熱電対のワイヤー構成要素 | |
| +プラス側 | -マイナス側 | |
| N | ニッケルクロムシリコン（NP） | ニッケルシリコンマグネシウム（NN） |
| K | ニッケルクロム（KP） | ニッケルアルミニウム（Si） （KN） |
| E | ニッケルクロム（EP） | 銅ニッケル |
| J | 鉄（JP） | 銅ニッケル |
| T | 銅（TP） | 銅ニッケル |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| （米国材料試験協会）E 230 | （米国国家規格協会）MC 96.1 | （欧州電気標準化委員会 IEC 584）-1/2/3 | （ドイツ工業規格）EN 60584 -1/2 | （英国規格）4937.1041, EN 60584 -1/2 | （フランス規格）EN 60584 -1/2 - NFC 42323 - NFC 42324 | （日本工業規格）C 1602 - C 1610 | （ロシア規格統一）3044 |
使用温度範囲
| 直径/mm | 長時間使用温度 /℃ | 短時間使用温度 /℃ |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
鉄-銅ニッケル熱電対（J型熱電対）は、鉄-コンスタンタン熱電対とも呼ばれます。そのプラス側電極（JP）は純鉄の公称化学組成を持ち、マイナス側電極（JN）は銅ニッケル合金であり、しばしばコンスタンタンと曖昧に呼ばれます。その公称化学組成は銅55%、ニッケル45%であり、さらに少量ですが非常に重要なコバルト、鉄、マンガンなどの元素が含まれています。コンスタンタンと呼ばれていますが、ニッケルクロム-コンスタンタンや銅-コンスタンタンのコンスタンタンとは異なるため、ENまたはTNで代用することはできません。
鉄-コンスタンタン熱電対は-210～1200℃の測定温度範囲をカバーしますが、一般的に使用される温度範囲は0～750℃です。
