| ブランド名: | DLX |
| モデル番号: | タイプkの熱電対延長ワイヤー |
| MOQ: | 5 |
| 支払い条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給能力: | 月300トン |

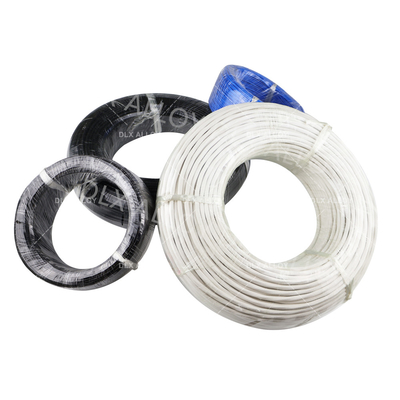

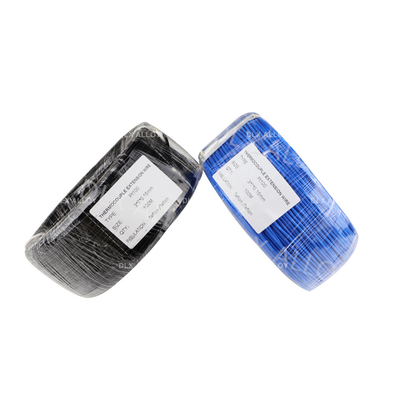

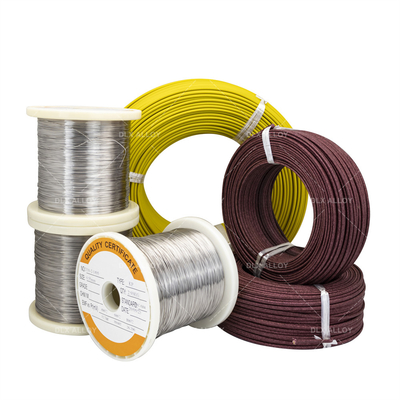

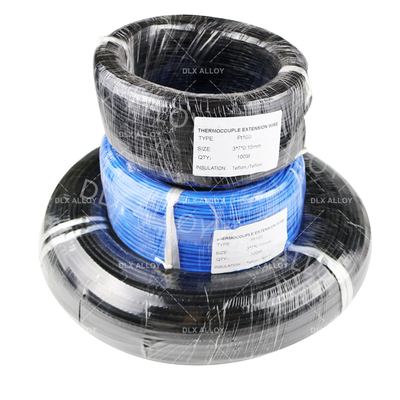

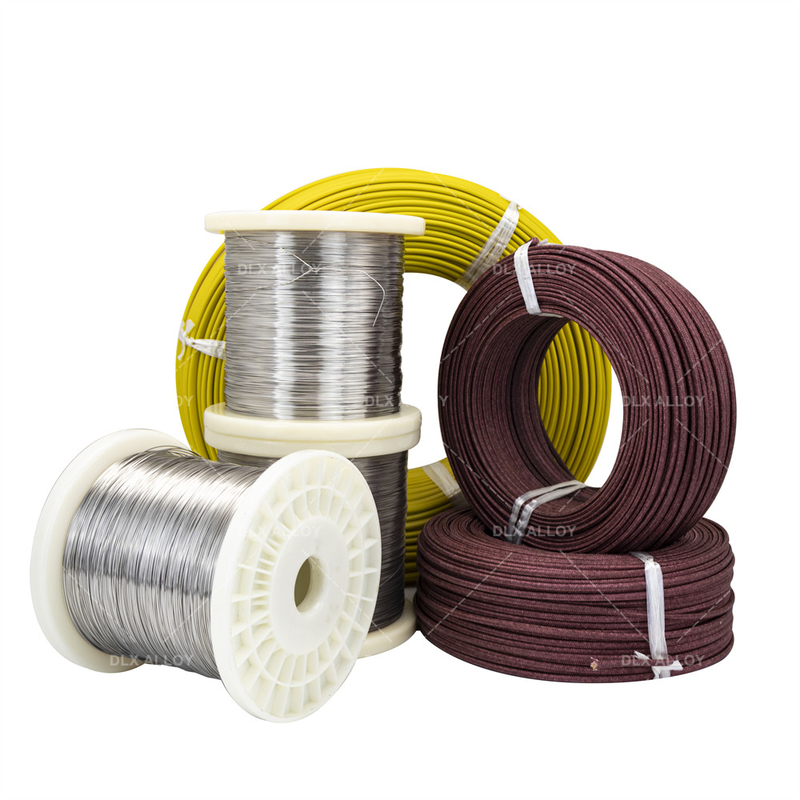

高精度ニッケルクロムPVC絶縁熱電対延長ケーブル
1. 補償導線の選定
補償導線は、使用する熱電対の種類と使用される状況に基づいて正しく選択する必要があります。例えば、K型熱電対の補償導線を選択し、使用状況に応じて動作温度範囲を選択する必要があります。通常、KXの動作温度は-20～100℃で、広範囲の-25～200℃です。一般級の誤差は±2.5℃、精度級の誤差は±1.5℃です。
2. 接点接続
熱電対端子の2つの接点のできるだけ近くに配置し、2つの接点の温度をできるだけ一貫させてください。計器端子との接続点の温度はできるだけ一貫させてください。計器盤にファンがある場合は、ファンが接点に直接吹き付けないように接点を保護してください。
3. 使用長
熱電対の信号はマイクロボルトレベルと非常に低いため、使用距離が長すぎると、信号の減衰と環境中の強い電力の干渉が結合し、熱電対の信号が歪み、温度の不正確な測定と制御を引き起こし、制御中に重度の場合は温度変動を引き起こす可能性があります。
当社の経験に基づくと、通常、熱電対補償導線の長さを15メートル以内に制御するのが良いです。15メートルを超える場合は、信号伝送に温度伝送器を使用することをお勧めします。温度伝送器は、温度に対応するポテンシャル値を直流に変換して伝送するため、強力な耐干渉能力を備えています。
|
熱電対の目盛番号を装備 |
一般級(G)
|
耐熱級(H)
|
||
|
一般級
|
精度級(S)
|
一般級
|
精度級(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (米国材料試験協会) E 230 | (米国国家規格協会) MC 96.1 | (国際電気標準会議による欧州規格 584)-1/2/3 | (ドイツ工業規格) EN 60584 -1/2 | (英国規格) 4937.1041, EN 60584 - 1/2 | (フランス規格) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (日本工業規格) C 1602 - C 1610 | (ロシア規格の統一) 3044 |
動作温度範囲
| 直径/mm | 長時間動作温度 /℃ | 短時間動作温度 /℃ |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
