| ブランド名: | DLX |
| モデル番号: | タイプkの熱電対延長ワイヤー |
| MOQ: | 5 |
| 支払い条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給能力: | 月300トン |

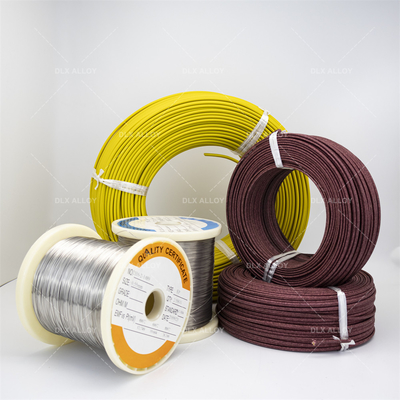

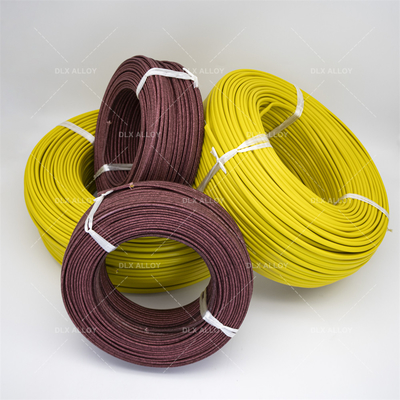

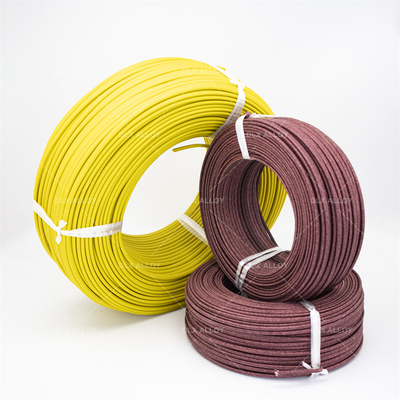

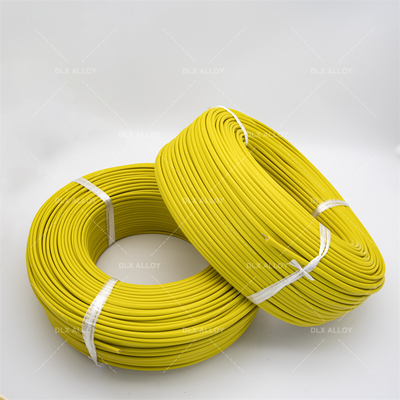

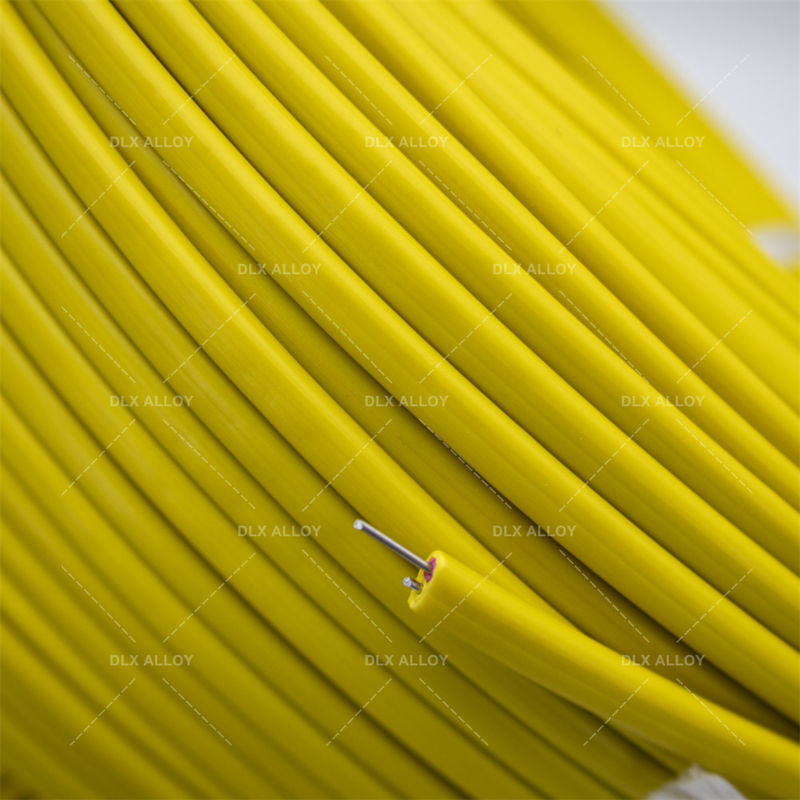

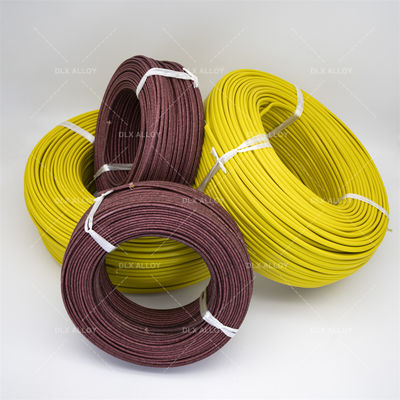

タイプK/J/E/N/T/R/S/B熱電対延長ケーブル、PVCシース付き、-20～100℃温度範囲用
熱電対の補償線温度測定原理
熱電対用補償線の機能は、熱電対の冷接点を移動させ、表示器に接続して温度測定システムを形成することです。本製品は主に各種温度測定装置に使用され、石油、化学、冶金、電力などの部門で広く使用されています。
一般的に、熱電対は温度計から数十メートル離れている場合があり、熱電対の冷接点（出口）の温度は、温度計の周囲温度（数十度に達することもある）とは異なります。
通常の銅線を使用すると、熱電対の原理により接合部で熱起電力が生成され、測定誤差が生じます。
長距離伝送線の電圧降下問題は、温度計の入力インピーダンスが高く、熱電対が発生する伝送電流が小さい（マイクロアンペアレベル、ミリボルトレベル）ため、線路上の電圧降下損失が小さく、一般的に誤差範囲内であるためです。そのため、熱電対信号を入力して4-20mAを出力する熱電対トランスミッターがあり、補償線なしで長距離伝送が可能です。
補償線を使用する場合（熱電対の目盛番号と一致させる必要があります）、使用される金属材料は、配線ポイントで可能な限り小さい熱起電力を生成し、温度測定誤差を可能な限り最小限に抑えることができます。つまり、熱電対の冷接点を温度計に移動させます。
|
熱電対の目盛番号を装備 |
一般(G)
|
耐熱(H)
|
||
|
一般
|
高精度(S)
|
一般
|
高精度(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (米国材料試験協会) E 230 | (米国国家規格協会) MC 96.1 | (国際電気標準会議による欧州規格 584)-1/2/3 | (ドイツ工業規格) EN 60584 -1/2 | (英国規格) 4937.1041, EN 60584 - 1/2 | (フランス規格) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (日本工業規格) C 1602 - C 1610 | (ロシア規格の統一) 3044 |
使用温度範囲
| 直径/mm | 長時間使用温度 /℃ | 短時間使用温度 /℃ |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
