| ブランド名: | DLX |
| モデル番号: | タイプkの熱電対延長ワイヤー |
| MOQ: | 5 |
| 支払い条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給能力: | 月300トン |

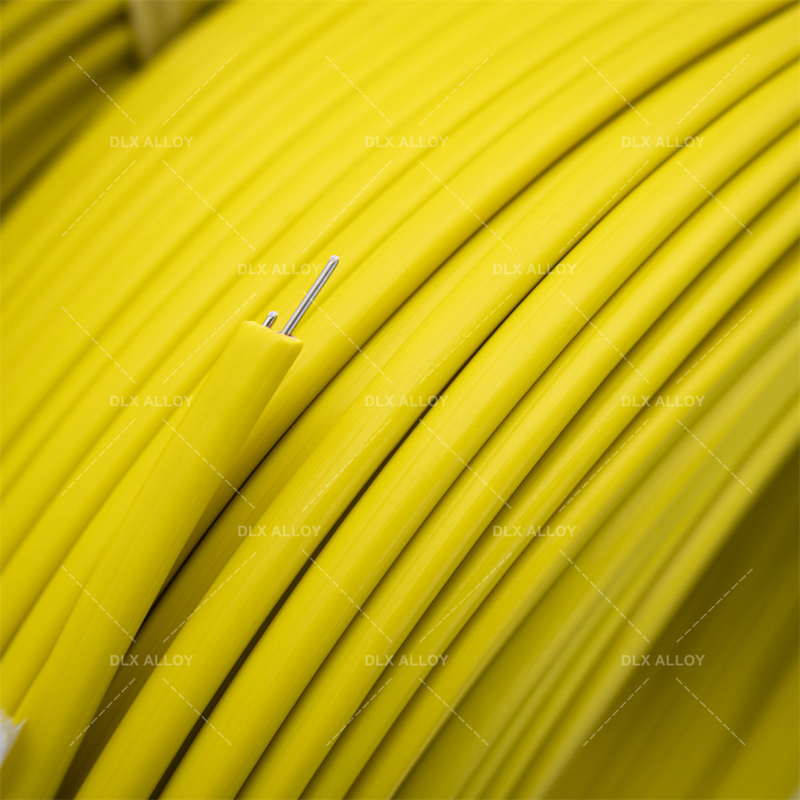

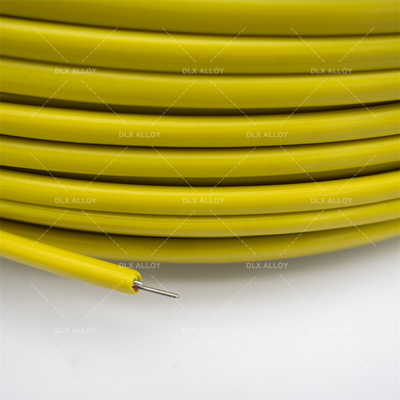

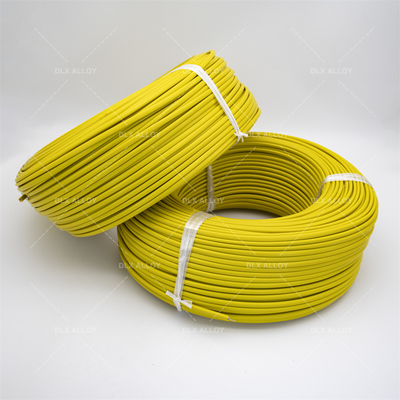

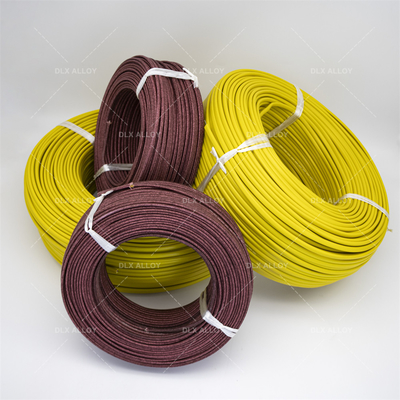

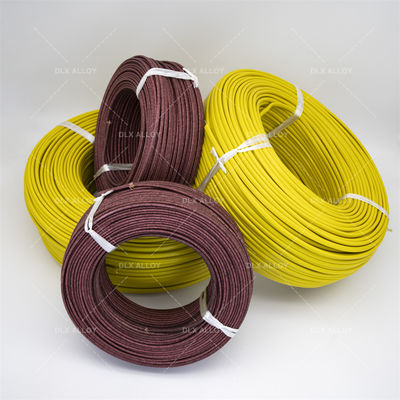

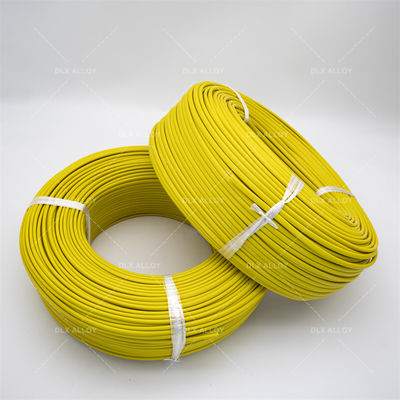

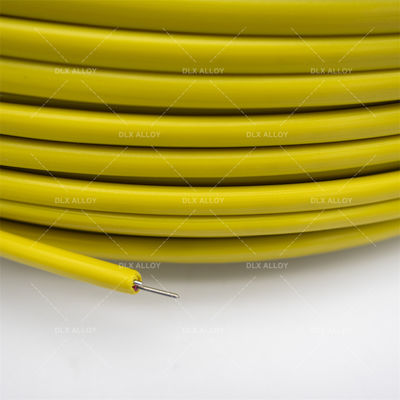

ニッケルクロムニッケルシリコンニッケルアルミニウム熱電対延長ケーブル（PVCシース付き）
1. 補償導線の選定
補償導線は、使用する熱電対の種類と使用される状況に基づいて正しく選択する必要があります。例えば、K型熱電対にはK型補償導線を選択し、使用状況に応じて使用温度範囲を選択します。通常、KXの動作温度範囲は-20～100℃ですが、-25～200℃の広い範囲で使用できます。通常級の誤差は±2.5℃、高精度級の誤差は±1.5℃です。
2. 接点接続
熱電対端子の2つの接点のできるだけ近くに配置し、2つの接点の温度をできるだけ一貫させてください。計器端子との接続点の温度もできるだけ一貫させてください。計器盤内にファンがある場合は、ファンが接点に直接吹き付けないように接点を保護してください。
3. 使用長
熱電対の信号はマイクロボルトレベルと非常に低いため、使用距離が長すぎると信号の減衰や環境中の強い電力からの干渉が結合し、熱電対信号が歪んで温度の測定・制御が不正確になり、重症の場合は制御中に温度が変動する可能性があります。
当社の経験に基づくと、熱電対補償導線の長さを通常15メートル以内に抑えるのが良いでしょう。15メートルを超える場合は、信号伝送に温度伝送器を使用することをお勧めします。温度伝送器は、温度に対応するポテンシャル値を直流に変換して伝送するため、高い耐干渉能力を備えています。
|
熱電対の目盛番号を装備 |
通常級(G)
|
耐熱級(H)
|
||
|
通常級
|
高精度級(S)
|
通常級
|
高精度級(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (米国材料試験協会) E 230 | (米国国家規格協会) MC 96.1 | (国際電気標準会議による欧州規格 584)-1/2/3 | (ドイツ工業規格) EN 60584 -1/2 | (英国規格) 4937.1041, EN 60584 -1/2 | (フランス規格) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (日本工業規格) C 1602 - C 1610 | (ロシア規格の統一) 3044 |
使用温度範囲
| 直径/mm | 長時間使用温度 /℃ | 短時間使用温度 /℃ |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
