| ブランド名: | DLX |
| モデル番号: | タイプkの熱電対延長ワイヤー |
| Moq: | 5 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給能力: | 1ヶ月あたりの300トン |
ニッケル・クロム・ニッケル・シリコン・ニッケル・アルミニウム・サーモカップル延長ケーブル 0.5*2
熱電偶補償線は,熱電偶と計測器を接続するために使用される線である.熱対によって生成される弱い電圧信号と環境温度変化への敏感性により温度補償のために熱対補償線を使用することが測定精度を確保するために必要である.
熱対補償線の主な機能は以下のとおりである.
温度補償:熱対補償線は,環境温度変化に基づいて対応する電圧信号補償を提供できます.温度変化が測定結果に及ぼす影響を排除する.
熱電偶の保護:熱電偶補償線は,熱電偶を機械的損傷,腐食,その他の要因から保護し,使用寿命を延長することができます.
送信信号: 熱電偶補償線は,熱電偶によって生成される弱い電圧信号を計測器に送信し,正確な温度測定を実現します.

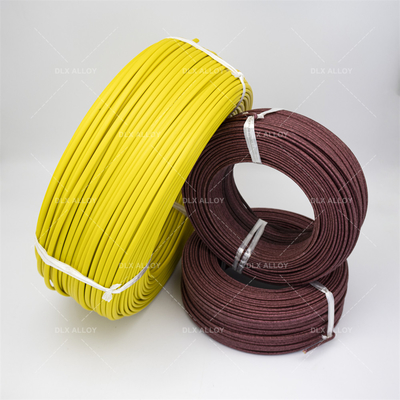

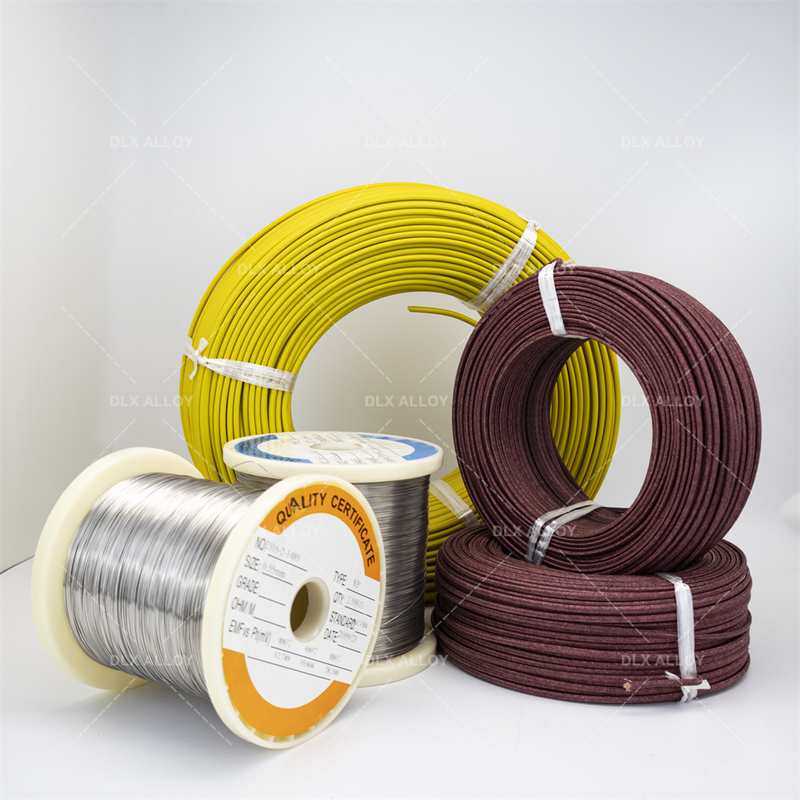

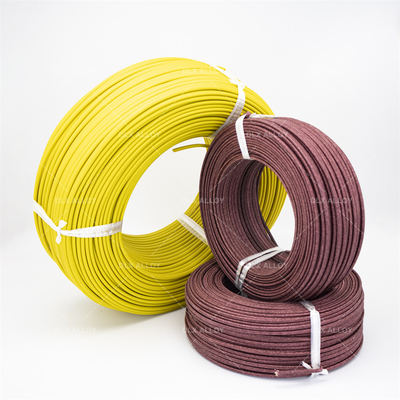

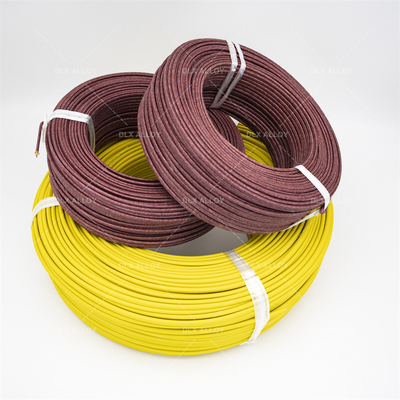

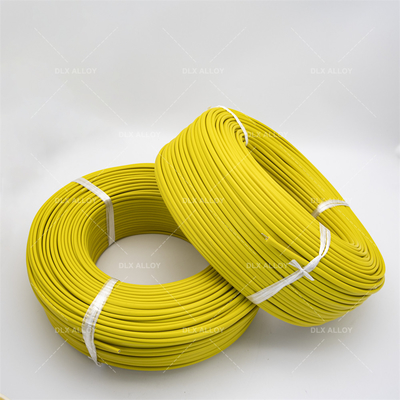

Type K Extension Cable 0.5*2 pvc蓋付き赤黒色pvc隔熱材.導管は,ニッケル-クロムとニッケル-シリコン,またはニッケル-アルミニウムで構成されるK型熱対材料である.構造はペア計測ケーブルに似ているが,導体材料は違う.熱対は,温度を感知するプロセスで使用され,指示と制御のためにピロメーターに接続されています熱電偶とピロメーターは熱電偶延長ケーブル/熱電偶補償ケーブルによって電気を導きます.これらの熱電偶ケーブルに使用される電導体は,温度感知に使用される熱電偶のそれと同様の熱電磁性 (EMF) を要求されます..
基本的には細いワイヤの熱対熱対のセンサーポイントを作るために使用されます.熱対延長線探査機からそれを読み取っている器具へ熱電偶信号を戻すためだけに使われます熱対延長ケーブル低環境温度で使用されます.しかし,探査機から受信したよりも高い温度を表す信号を送ることができます.K型熱電偶延長線物理的に高温にさらされることはありません.鎖状熱電偶線延長線として使用できますが,延長線は延長線として使用できません柔軟性のある熱対線このワイヤの使用可能長さは 多くの要因によって異なります
| コード | 熱電池の配線部品 | |
| +ポジティブな足 | - 足が消えた | |
| N | ニクロシ (NP) | ニシマグネシウム (NN) |
| K | ニ-Cr (KP) | ニアル=シ (KN) |
| E について | ニ-Cr (EP) | クーニ |
| J | 鉄 (JP) | クーニ |
| T | 銅 (TP) | クーニ |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (アメリカ試験材料学会) E 230 | (アメリカ国立標準研究所) MC961 | (国際電気技術委員会による欧州規格 584) - 1/2/3 | (ドイツ工業基準) EN 60584 -1/2 | (イギリス標準) 49371041EN 60584 - 1/2 | (フランス標準) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (日本の産業基準) C 1602 - C 1610 | (ロシアの仕様の統一) 3044 |
作業温度範囲
| 直径/mm | 長時間 作業温度 /oC | 短時間 作業温度 /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
サイズ範囲
ワイヤ:0.12から8.0mm
最大連続動作温度:最大2,300F (1,260C)
短期使用: 2,336F (1,280C)
熱対級のワイヤ -454〜2300F (-270〜1,260C)
延長線,32〜392F (0〜200C)
