| ブランド名: | DLX |
| モデル番号: | タイプS MIの熱電対ケーブル |
| Moq: | 500 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給能力: | 1ヶ月あたりの100000メートル |

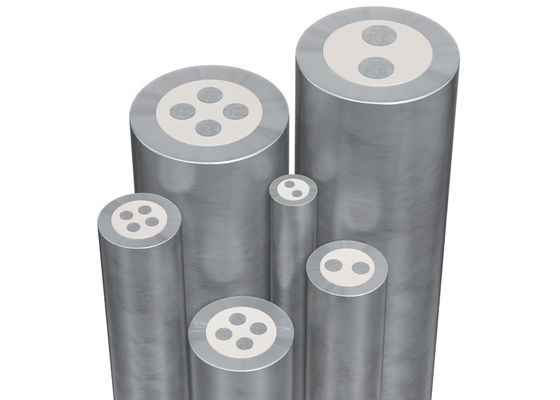

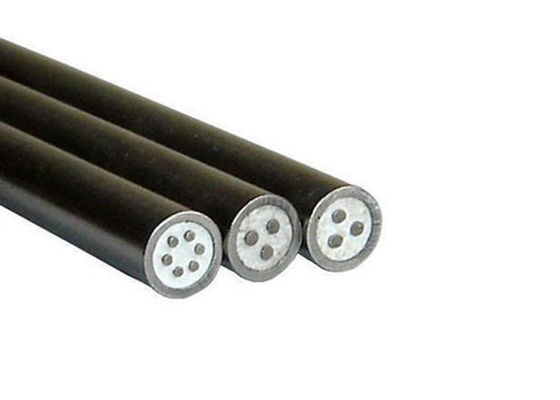

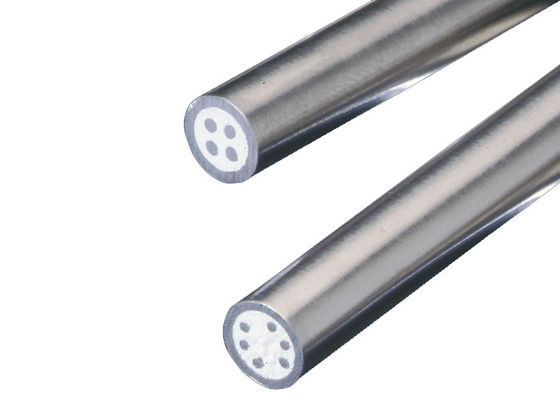

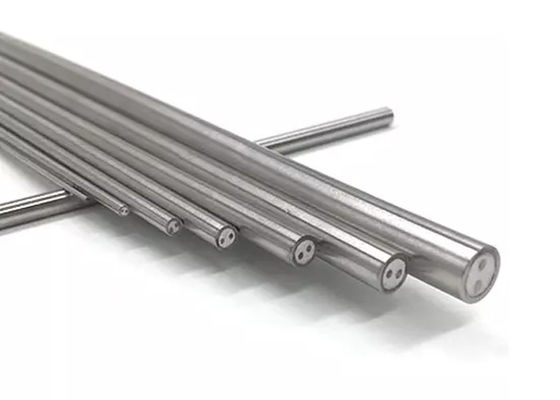

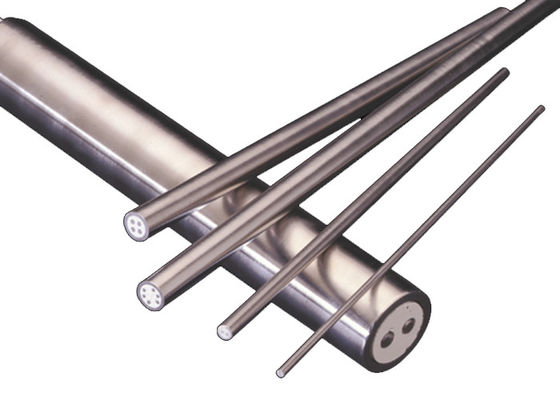

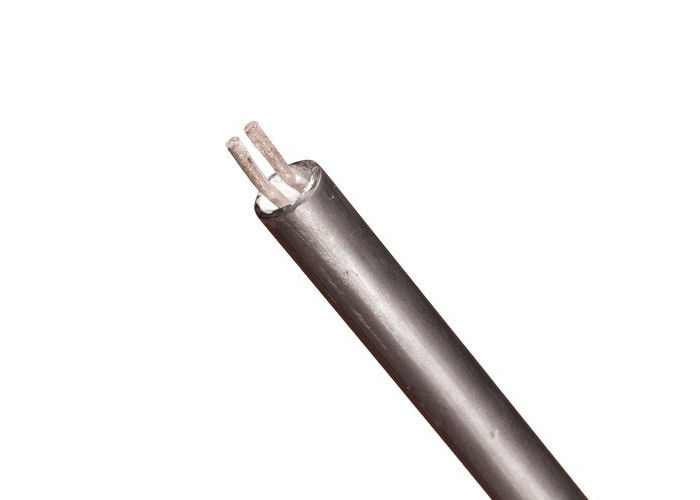

MIの熱電対ケーブルが互いとそれらを囲む金属の外装からの熱電対ワイヤーを絶縁するのに使用されている。複式アパート場合のMIケーブルに管の中間の下で動く2本（か4）熱電対ワイヤーがある。管は酸化マグネシウムの粉でそれから満ちて、ワイヤーを保障するために密集させるきちんと絶縁され、分けられる。腐食および電気干渉MIのthemocoupleケーブルから熱電対ワイヤーを保護するミネラル絶縁されたケーブルの助け。
利点:
1つは、熱電対の測定ラインの機械および物理的性質を改良する。
2つは、ラインを測定するコストを削減する
温度のある特定の範囲の中では、組のある適当な熱電対で使用される絶縁ワイヤーは同じ特徴補償ワイヤーと呼ばれる。適当な熱電対によって正しく接続されたとき、それは熱からのまたは一定した温度の場所に熱電対の参照の端を拡張する。
| コード | 熱電対のワイヤー部品 | |
| +Positiveの足 | -否定的な足 | |
| N | NI Cr si （NP） | NI siマグネシウム（NN） |
| K | NI Cr （KP） | Ni-Al （Si） （KN） |
| E | NI Cr （EP） | CU NI |
| J | 鉄（JP） | CU NI |
| T | 銅（TP） | CU NI |
| B | プラチナ ロジウム30% | プラチナ ロジウム6% |
| R | プラチナ ロジウム13% | プラチナ |
| S | プラチナ ロジウム10% | プラチナ |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| （テストおよび材料のためのアメリカの社会） E 230 | （（米国）規格協会） MC 96.1 | （国際電気標準会議584） - 1/2/3によるヨーロッパ規格 | （Deutsche Industrie Normen） EN 60584 -1/2 | （英国工業規格） 4937.1041、EN 60584 - 1/2 | （Norme Française） EN 60584 -1/2 - NFC 42323 - NFC 42324 | （日本工業規格） C 1602 - C 1610 | （ロシアの指定の統一） 3044 |
Dia （mm）:0.5から12.7 mm。
| 外装（mm） | 中心ワイヤーDia. （mm） | 外装材料 | 長さ（m） | |||||
| 私達のDia。 | WallThickness | K、N、E、JのTのタイプ | S、RのBのタイプ | KのNのタイプ | E、JのTのタイプ | S、タイプRの | Bのタイプ | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| 製品名 | コード | タイプ | 外装材料 | Dia. （mm） | 温度 |
| NI Cr NI Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| NIのCr Si NI Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| NIのCrコンスタンタン | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Feコンスタンタン | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| CUコンスタンタン | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
