| ブランド名: | DLX |
| モデル番号: | タイプT MIの熱電対ケーブル |
| MOQ: | 50メートル |
| 支払い条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給能力: | 100000メートル/月 |
モデル: KK, KE, KJ, KT, KN

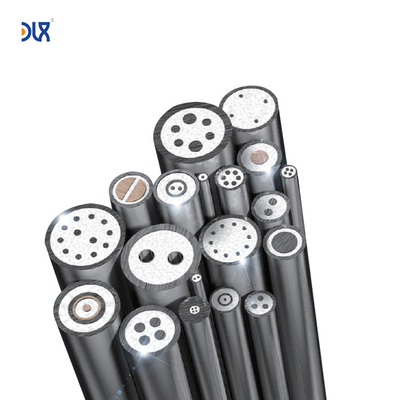

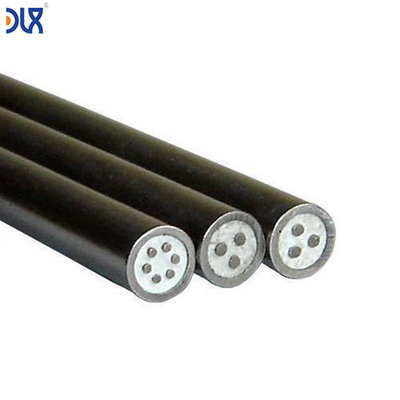

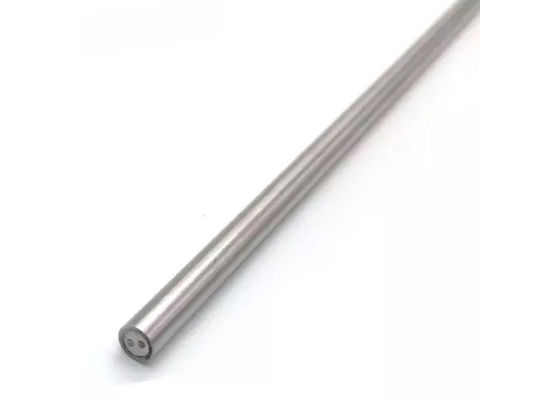

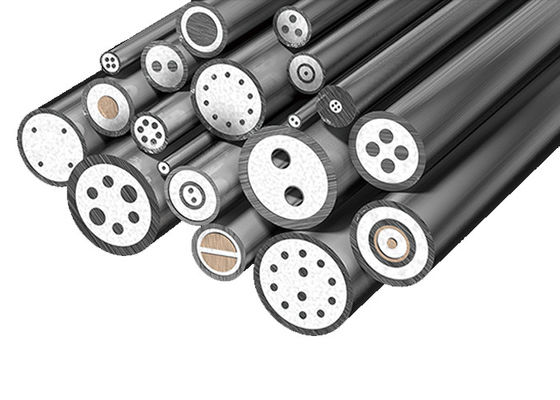

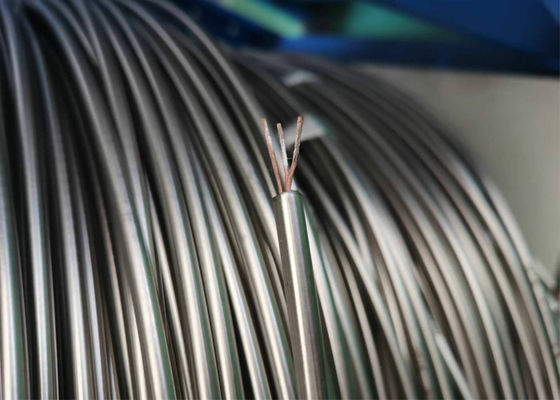

鉱物絶縁熱電対ケーブルはMgOで絶縁されています。MgO絶縁ケーブルは高温プローブの製造に最適で、産業界で広く使用されています。鉱物絶縁熱電対ケーブルは耐熱性、耐腐食性、耐酸化性、高速応答性を備えています。
鉱物絶縁熱電対ケーブルは、2本の（場合によっては4本または6本の）異種金属導体で構成されています。これらの導体は、温度を測定する必要がある側（ホットジャンクション）で接続されます。適切に接続されると、温度を決定するために読み取ることができる電圧が発生します。
異種金属は高品質の酸化マグネシウムで絶縁され、インコネルやステンレス鋼などの耐腐食性シース材で覆われています。鉱物絶縁熱電対は安定した温度測定値を提供できます
そして、危険な環境での高温（最大1250℃）でよく使用されます。
| コード | 熱電対のワイヤー構成 | |
| +正極 | -負極 | |
| N | Ni-cr-si (NP) | Ni-si-マグネシウム (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | 鉄 (JP) | Cu-Ni |
| T | 銅 (TP) | Cu-Ni |
| B | 白金ロジウム-30% | 白金ロジウム-6% |
| R | 白金ロジウム-13% | 白金 |
| S | 白金ロジウム-10% | 白金 |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (米国材料試験協会) E 230 | (米国国家規格協会) MC 96.1 | (欧州電気標準化委員会による欧州規格 584)-1/2/3 | (ドイツ工業規格) EN 60584 -1/2 | (英国規格) 4937.1041, EN 60584 -1/2 | (フランス規格) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (日本工業規格) C 1602 - C 1610 | (ロシア規格の統一) 3044 |
直径(mm): 0.5 ～ 12.7 mm。
| 外側シース(mm) | コアワイヤー直径(mm) | シース材質 | 長さ(m) | |||||
| 当社の直径。 | 壁厚 | K, N, E, J, Tタイプ | S, R, Bタイプ | K, Nタイプ | E, J, Tタイプ | S, Rタイプ | Bタイプ | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| 製品名 | コード | タイプ | シース材質 | 外径(mm) | 温度 |
| Ni Cr-Ni-Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
