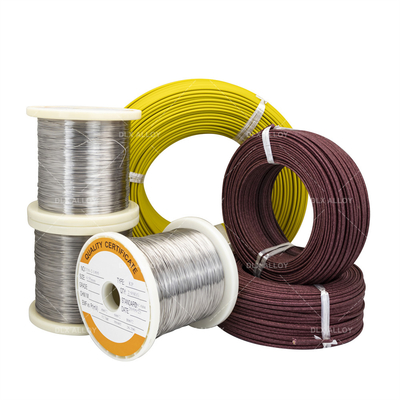

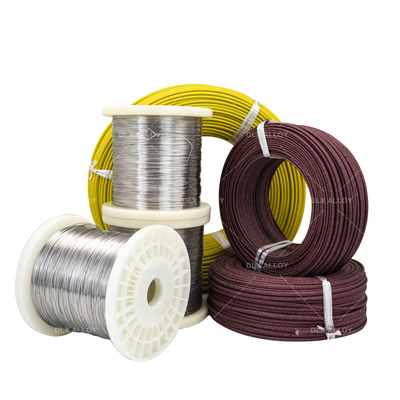

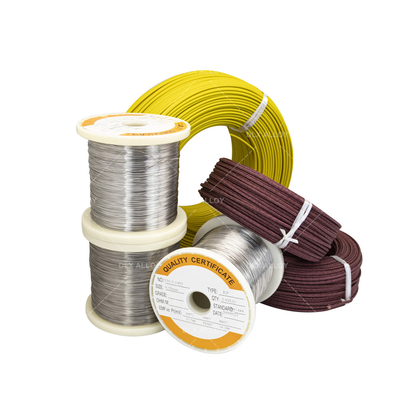

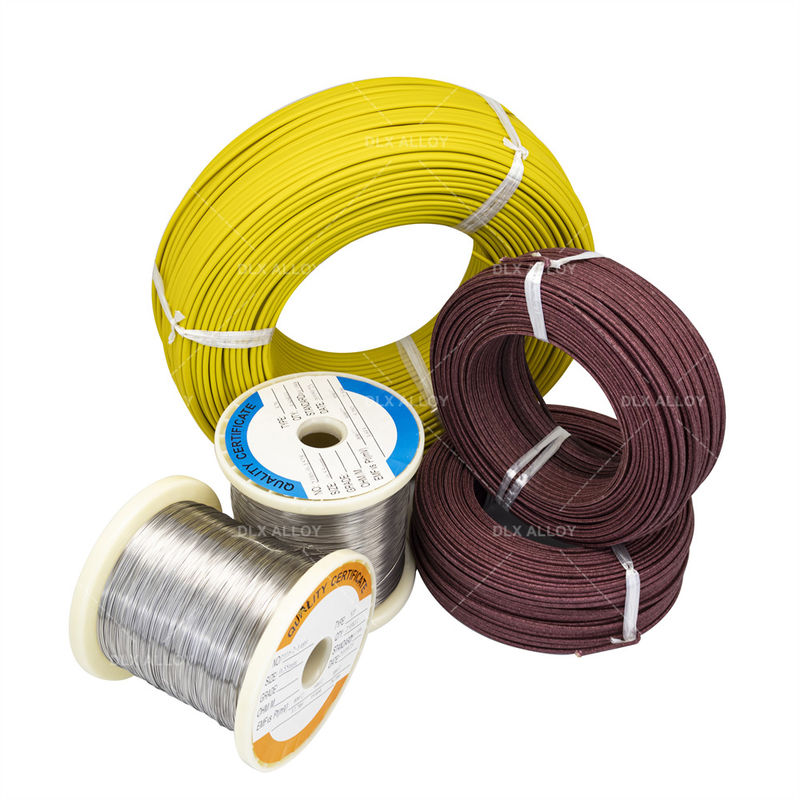

温度補償用の熱電偶型K延長ケーブル

  • Thermocouple Type K Extension Cable For Temperature Compensation
  • Thermocouple Type K Extension Cable For Temperature Compensation
  • Thermocouple Type K Extension Cable For Temperature Compensation
  • Thermocouple Type K Extension Cable For Temperature Compensation
起源の場所 中国
ブランド名 DLX
証明 CE,ROHS
モデル番号 タイプkの熱電対延長ワイヤー
最小注文数量 5
パッケージの詳細 カートン箱が付いているスプールのパッケージ、polybagが付いているコイルのパッケージ
受渡し時間 5-21日
支払条件 L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力 1ヶ月あたりの300トン

試供品およびクーポンのための私に連絡しなさい。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
製品名 熱電対K延長ワイヤー 色 明るい
証明書 ISO9001 温度範囲 392F （200Cへの0）への32
EMFの許容 +/- 2.2Cまたは+/- .75% グレード 延長等級のタイプK
陽性 NI Cr 陰性 Ni-si
間違いの特別な限界 +/- 1.1Cか0.4%
ハイライト

熱対K延長ケーブル

,

明るい熱対K延長ケーブル

,

Ni 熱電偶延長線
メッセージ
製品の説明

温度補償用のK型熱偶延長ケーブル



補償ワイヤのモデルは,製品種類に応じてSC,KC,KX,EX,JX,TXに分かれています.

その中: a) モデルの最初の文字は,熱対のグレード番号に対応する.

(b) "X"は延長補償線 (型) を表します

c) "C"は,補償型補償線 (型) を表します.

注: SC型補償線は,R型インデックス熱対を装備することができる.

  • 熱電偶拡張ワイヤ

Type K Extension Cable 0.5*2 pvc蓋付き赤黒色pvc隔熱材.導管は,ニッケル-クロムとニッケル-シリコン,またはニッケル-アルミニウムで構成されるK型熱対材料である.構造はペア計測ケーブルに似ているが,導体材料は違う.熱対は,温度を感知するプロセスで使用され,指示と制御のためにピロメーターに接続されています熱電偶とピロメーターは熱電偶延長ケーブル/熱電偶補償ケーブルによって電気を導きます.これらの熱電偶ケーブルに使用される電導体は,温度感知に使用される熱電偶のそれと同様の熱電磁性 (EMF) を要求されます..

基本的には細いワイヤの熱対熱対のセンサーポイントを作るために使用されます.熱対延長線探査機からそれを読み取っている器具へ熱電偶信号を戻すためだけに使われます熱対延長ケーブル低環境温度で使用されます.しかし,探査機から受信したよりも高い温度を表す信号を送ることができます.K型熱電偶延長線物理的に高温にさらされることはありません.鎖状熱電偶線延長線として使用できますが,延長線は延長線として使用できません柔軟性のある熱対線このワイヤの使用可能長さは 多くの要因によって異なります





  • 熱対 Wイーレ
コード 熱電池の配線部品
  +ポジティブな足 - 足が消えた
N ニクロシ (NP) ニシマグネシウム (NN)
K ニ-Cr (KP) ニアル=シ (KN)
E について ニ-Cr (EP) クーニ(英語)
J 鉄 (JP) クーニ(JN)
T 銅 (TP) クーニ(TN)



  • 基準
ASTM ANSI IEC DIN BS NF JIS GOST
(アメリカ試験材料学会) E 230 (アメリカ国立標準研究所) MC961 (国際電気技術委員会による欧州規格 584) - 1/2/3 (ドイツ工業基準) EN 60584 -1/2 (イギリス標準) 49371041EN 60584 - 1/2 (フランス標準) EN 60584 -1/2 - NFC 42323 - NFC 42324 (日本の産業基準) C 1602 - C 1610 (ロシアの仕様の統一) 3044



熱対線の詳細なパラメータ

作業温度範囲



直径/mm 長時間 作業温度 /oC 短時間 作業温度 /oC
0.3 700 800
0.5 800 900
0.8,1.0 900 1000
1.2,1.6 1000 1100
2.0,2.5 1100 1200
3.2 1200 1300



熱電偶番号 インデックス 補償ワイヤの種類 USA 分類 交差点温度を測定する/°C 標準EMF値/μV 精度レベル 一般級
容量 μV 熱電磁場範囲 μV 容量 μV 熱電磁場範囲 μV
申し訳ない SC または RC G 100 646 ±30 616~676 年 ±60 586~706
H 100 646 - - ±60 586~706
200 1 1441 - - 1.381~1 501

K KX,KCA G -25歳 -968 年 ±40 -924~-1 012 ±80 -880~-1 056
KCBとか 100 4 096 4 052~4 140 4 008〜4 184
  H -25歳 -968 年 ±40 -924~-1 012 ±88 -880~-1 056
100 4 096 4 052~4 140 4 008〜4 184
200 8 138 8 094~8 182 8 050 ~ 8 226
N NX または NC G -25歳 - 646 でした ±43 -603~689 ±86 -560~-732
100 2 774 について 2 731~2 817 2 688~2 860
H -25歳 - 646 でした ±43 -603~690 ±86 -560~-732
100 2 774 について 2 731~2 817 2 688~2 860
200 5 913 5 870~5 956 5 827~5 999
E について EX G -25歳 -1 432 ±81 - 351 ~ - 513 ±138 -294〜 -1570
100 6 319 6 238 ~ 6400 6 181~6 457
H -25歳 -1 432 ±81 - 351〜 - 1513 ±138 -294〜 -1570
100 6 319 6 238~6 400 6 181~6 457
200 13 421 13 340~13 502 13 283~13 559
J JX G -25歳 - 239 ±62 -177~ -301 ±123 - 116~ - 362
100 5 269 について 5 207~5 331 5 146 ~ 5 392
H -25歳 - 239 ±62 -177~-1301 ±123 - 116~ - 362
100 5 269 について 5 207~5 331 5 146 ~ 5 392
200 10 779 について 10 717~10 841 10 656~10 902
T TX G -25歳 -940 ±30 -910~970 ±60 -850〜1000
100 4 279 4 249 ~ 4 309 4 189~4 339
H -25歳 -940 ±48 -892~988 年 ±90 -850~-1 030
100 4 279 4231~4 327 4 189~4 369
200





サイズ範囲


ワイヤ:0.12から8.0mm





  • N型精度 (どちらが大きいか)

  • 最大連続動作温度:最大2,300F (1,260C)

  • 短期使用: 2,336F (1,280C)

  • 熱対級のワイヤ -454〜2300F (-270〜1,260C)

  • 延長線,32〜392F (0〜200C)
